1. Forord

Denne drifts- og vedligeholdelsesmanual er en integreret del af maskinen til sikker drift og vedligeholdelse. Manualen medfølger maskinen og skal altid opbevares tilgængeligt — også ved videresalg. Manualen skal omgående erstattes, hvis den bortkommer, beskadiges eller bliver ulæselig.

⚠️
Enhver teknisk eller funktionel ændring af maskinen, som ikke er godkendt af producenten, er forbudt og dækkes ikke af garanti eller supporttjenester.

Informationerne i denne manual gennemgås løbende, og eventuelle ændringer vil blive medtaget i næste udgave.

Referencedokumenter

Nr.Dokumentnavn
1Maskineoverensstemmelseserklæring
2Elektrisk skema
3Hydraulikskema
4Reservedelsliste

Anvendelsesområde

Denne manual gælder for HZM 810 minilæsseren. Modelbetegnelsen angiver maskintype og løftekapacitet.

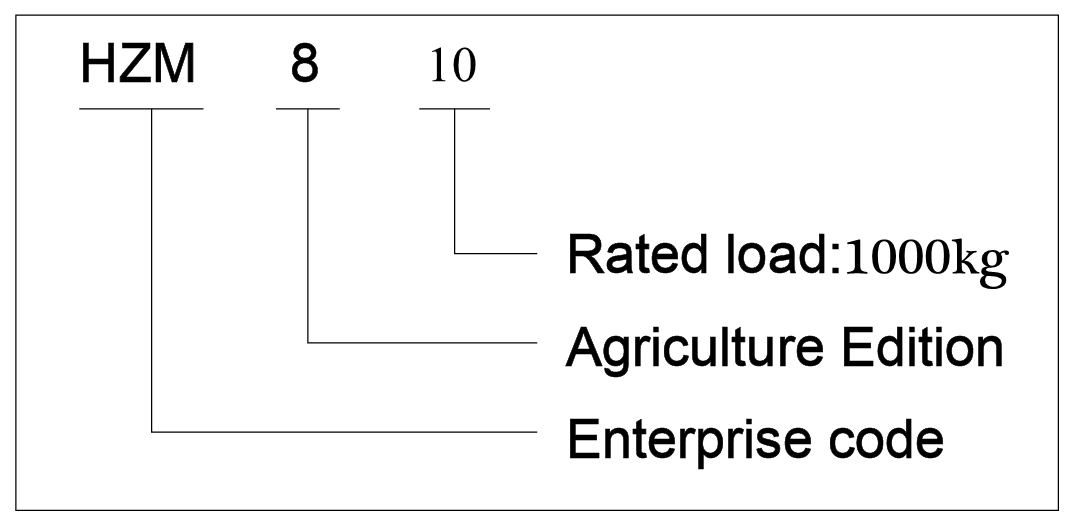

Model HZM 810 forklaring
Figur 2-1: Modelbetegnelsens betydning

Signalord

SignalordBetydning
FAREAngiver en fare med høj risikoniveau, som — hvis den ikke undgås — vil resultere i død eller alvorlig personskade.
ADVARSELAngiver en fare med mellemhøjt risikoniveau, som — hvis den ikke undgås — kan resultere i død eller alvorlig personskade.
FORSIGTIGAngiver en fare med lavt risikoniveau, som — hvis den ikke undgås — kan resultere i mindre eller moderat skade.

Tilsigtede læsere

Manualen henvender sig til: leveringspersonale, installationspersonale, operatører og vedligeholdelsespersonale. Alle personer, der bruger maskinen, skal læse kapitel 2 (Sikkerhed) inden brug.

Maskinens overensstemmelse

Nr.Standard
1Direktiv 2006/42/EF (Maskindirektivet)
2ISO 12100:2010 — Maskinsikkerhed — Generelle principper
3ISO 20474-1:2017 — Jordflyttemaskiner — Sikkerhed — Del 1
4ISO 20474-3:2017 — Jordflyttemaskiner — Sikkerhed — Del 3: Læssere
5ISO 6750:2005 — Jordflyttemaskiner — Operatørmanual

2. Sikkerhedsinstruktioner

De fleste ulykker sker, fordi grundlæggende sikkerhedsregler ikke overholdes. Maskinens sikkerhedsanordninger er kun til grundlæggende ulykkesforebyggelse — sikker drift kræver også korrekte arbejdsprocedurer fra ejeren.

2.1 Grundlæggende sikkerhedsregler

🚫
Maskinen må kun bruges til det tilsigtede formål. Brug ikke maskinen ud over de grænser, der er fastsat i de tekniske data. Brug ikke maskinen i potentielt brændbart og/eller eksplosivt miljø.
  1. Enhver ændring, der ikke er godkendt af producenten, kan være farlig. Kontakt forhandleren inden ændringer.
  2. Operatører skal være uddannede og certificerede til sikker brug af maskinen. Vedligeholdelse må kun udføres af kvalificeret personale.
  3. Læs manualen grundigt — især sikkerhedskapitlet og alle sikkerhedsmærkater på maskinen — inden brug.
  4. Oprethold god belysning, et rent miljø og tilstrækkeligt arbejdsrum.
  5. Sørg for, at alle sikkerhedsanordninger er på plads og funktionsdygtige inden drift.
  6. Ved begrænset udsyn skal der udpeges en signalperson. Alle operatører skal kende alle signaler og tegn.
  7. Der er monteret en ildslukker i højre side af kabinen. Sørg for at kende brugen og vedligeholde den.

2.2 Personlig beskyttelse

🪖 Sikkerhedshjelm
👓 Sikkerhedsbriller
👢 Sikkerhedssko
🦺 Refleksvest
🧤 Beskyttelseshandsker
🔇 Høreværn / ørepropper
😷 Ansigtsvisir
👔 Beskyttelsestøj
⚠️
Bær ikke løst tøj, ringe, ure, armbånd, slips, tørklæder eller andet tilbehør, der kan sidde fast i bevægelige dele. Sørg for, at ærmerne er fastspændt.

2.3 Forebyggelse af forbrænding

🔥
Kølevæske, motorolie og hydraulikolie i en netop standset motor er alle ved høj temperatur og/eller under højt tryk. Sørg for, at motoren er tilstrækkeligt afkølet, inden vedligeholdelse påbegyndes.
Forebyg forbrænding
Figur 3-1: Undgå væskesprøjt og forbrændinger
  1. Når motoren netop er standset, kan åbning af tankdæksel, kølerdæksel eller udskiftning af filtre forårsage alvorlige forbrændinger. Udfør disse operationer efter tilstrækkelig afkøling.
  2. Rør ikke ved radiatoren. Hold hånden tæt foran køleren for at mærke lufttemperaturen.
  3. Rør ikke ved motor, lydpotte, udstødningsrør eller relæer — de skal være tilstrækkeligt afkølet.
  4. Ved udskiftning af kølevæske, motorolie, gearolie og filtre, brug en passende beholder og bortskaf affaldsæsker iht. lokale regler.
Bortskaf affald korrekt
Figur 3-2: Bortskaf affald korrekt

2.4 Klem- og skæreforebyggelse

🚫
Anbring ikke hænder, arme eller andre kropsdele mellem bevægelige dele, da dette let kan forårsage klem- og skærerisiko. Udfør ikke inspektion eller vedligeholdelse, mens maskinen kører, og motoren er i gang.
Hold afstand til bevægelige dele
Figur 3-3: Hold afstand til bevægelige dele
  1. Ved arbejde under maskinen skal den understøttes forsvarligt. Brug ikke hydraulikcylindre som understøtning.
  2. Undgå alle roterende og bevægelige dele.
  3. Sørg for, at motorens ventilatorvinger er fri for løse genstande. Ventilatoren kan kaste eller skære genstande, der falder ind i den.

2.5 Sikkerhedsmærkater

Sikkerhedsmærkater giver information om maskinens potentielle farer. Før betjening — gør dig bekendt med alle sikkerhedsmærkater.

Sikkerhedsmærkater oversigt
Figur 3-6: Placering af sikkerhedsmærkater på læsseren
Nr.PlaceringBeskrivelse
1FrontrammeRisiko for skade fra faldende arbejdsudstyr
2FrontrammeRisiko for skade fra løftearm og cylinder
3Midt på løftearmRisiko for klemning under løftearm
4Frontrammens sideRisiko for klemning under maskindrift
5Ved dørlåsenRisiko for klemning ved dør — luk døren under drift
6Side af motorhjelmRisiko for klemning ved hyppigt bagrammesving
7Kabinens frontpanelVigtige noter for operatører

2.6 Sikkerhedsanordninger

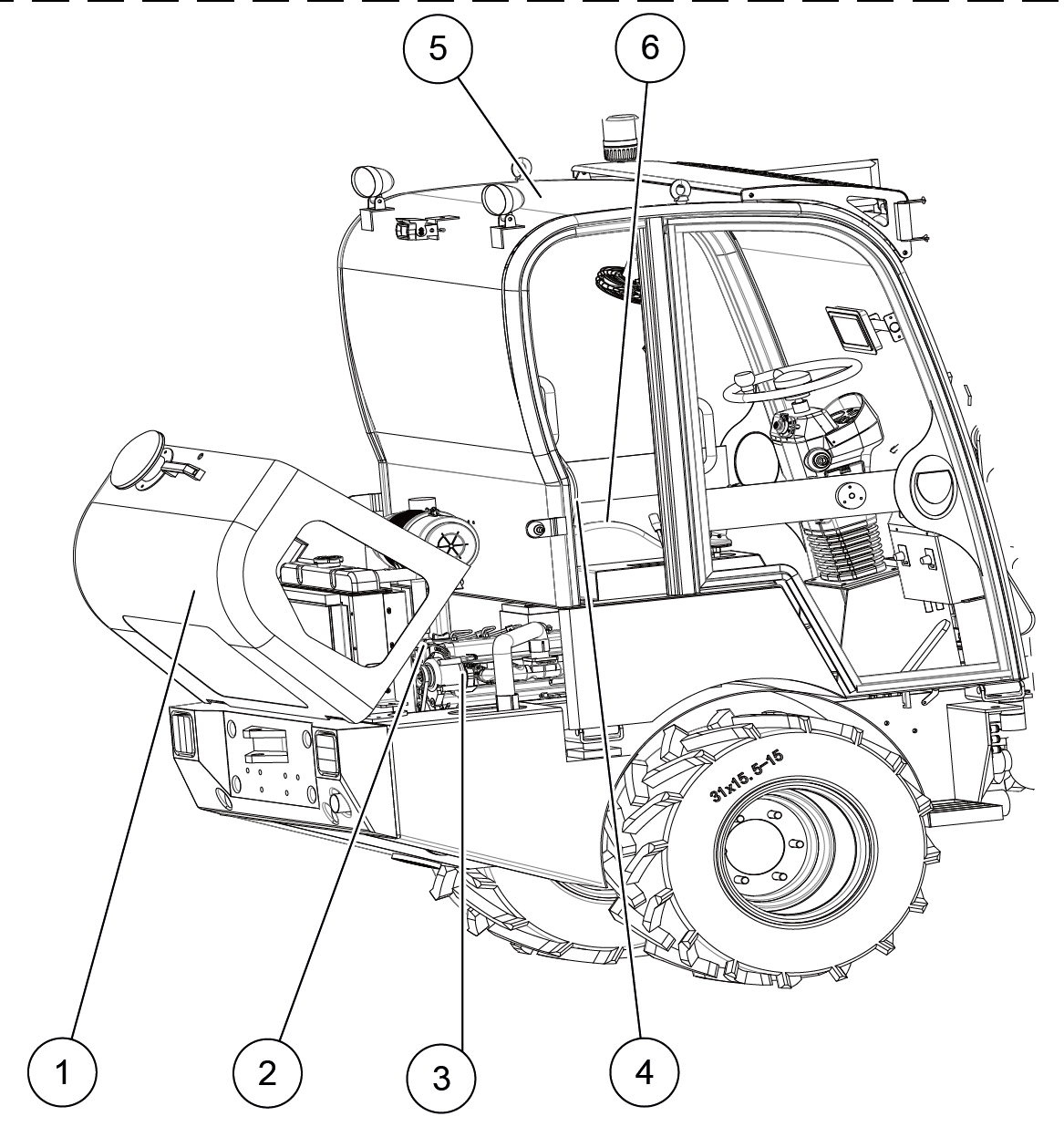

Sikkerhedsanordninger oversigt
Figur 3-7: Placering af sikkerhedsanordninger
Nr.AnordningFunktion
1MotorhjelmBeskytter operatøren under drift, vedligeholdelse og reparation
2VandtemperaturalarmAlarm ved unormal motorvandtemperatur for at forhindre motorskade
3OlietrykalkarmAlarm ved unormalt motorolietryk for at forhindre motorskade
4ParkeringsbremseForhindrer glidning under standsning og nødbremsning
5KabineBeskytter operatøren mod faldende genstande og ved væltning
6SikkerhedsseleBeskytter operatøren ved pludselig opbremsning eller væltning
⚠️
Alle sikkerhedsanordninger kontrolleres for funktion hver 250 driftstimer. Fjern, flyt, modificer eller demonter aldrig sikkerhedsanordninger eller styreenheder.

2.7 Brændstofkrav

Laveste temperaturBrændstoftype
4 °C0# dieselolie
-5 °C-10# dieselolie
-14 °C-20# dieselolie
-29 °C-35# dieselolie

2.8 Transport

Af- og pålæsning

  1. Ved af- og pålæsning skal motoren køre med lavt omdrejningstal, og læsseren skal køre langsomt.
  2. Anbring stopklodser foran og bag dækkene på transportkøretøjet. Anbring stopklodser under rampen.
  3. Brug en rampe med tilstrækkelig styrke, bredde og længde. Vinklen mellem rampe og jord må ikke overstige 15°.
  4. Sørg for, at rampeoverfladen er ren, fri for smøremidler, oliepletter, is osv.

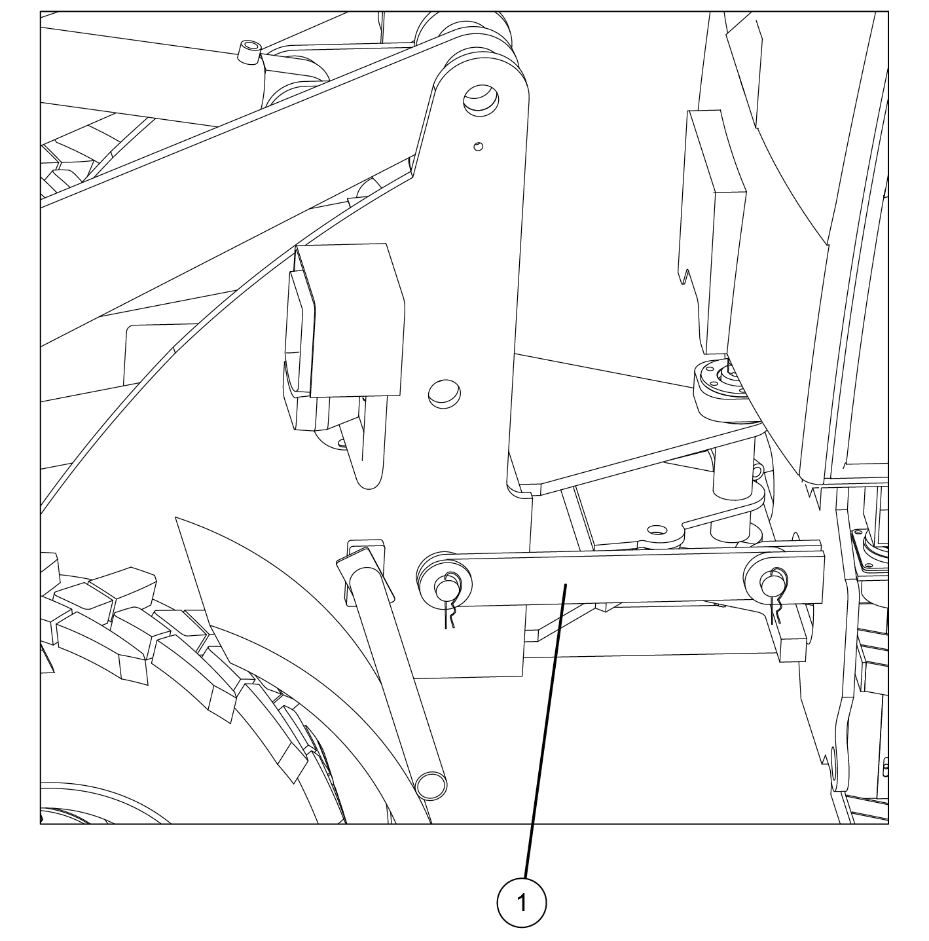

Låsning af ramme
Figur 3-9: Låsning af front- og bageste ramme med rammens låseplade

Løft

Ingen personer må befinde sig i læsseren under løft. Lås altid front- og bagstel med rammelåseplade inden løft. Brug seks ståltove af minimum 7 meters længde.

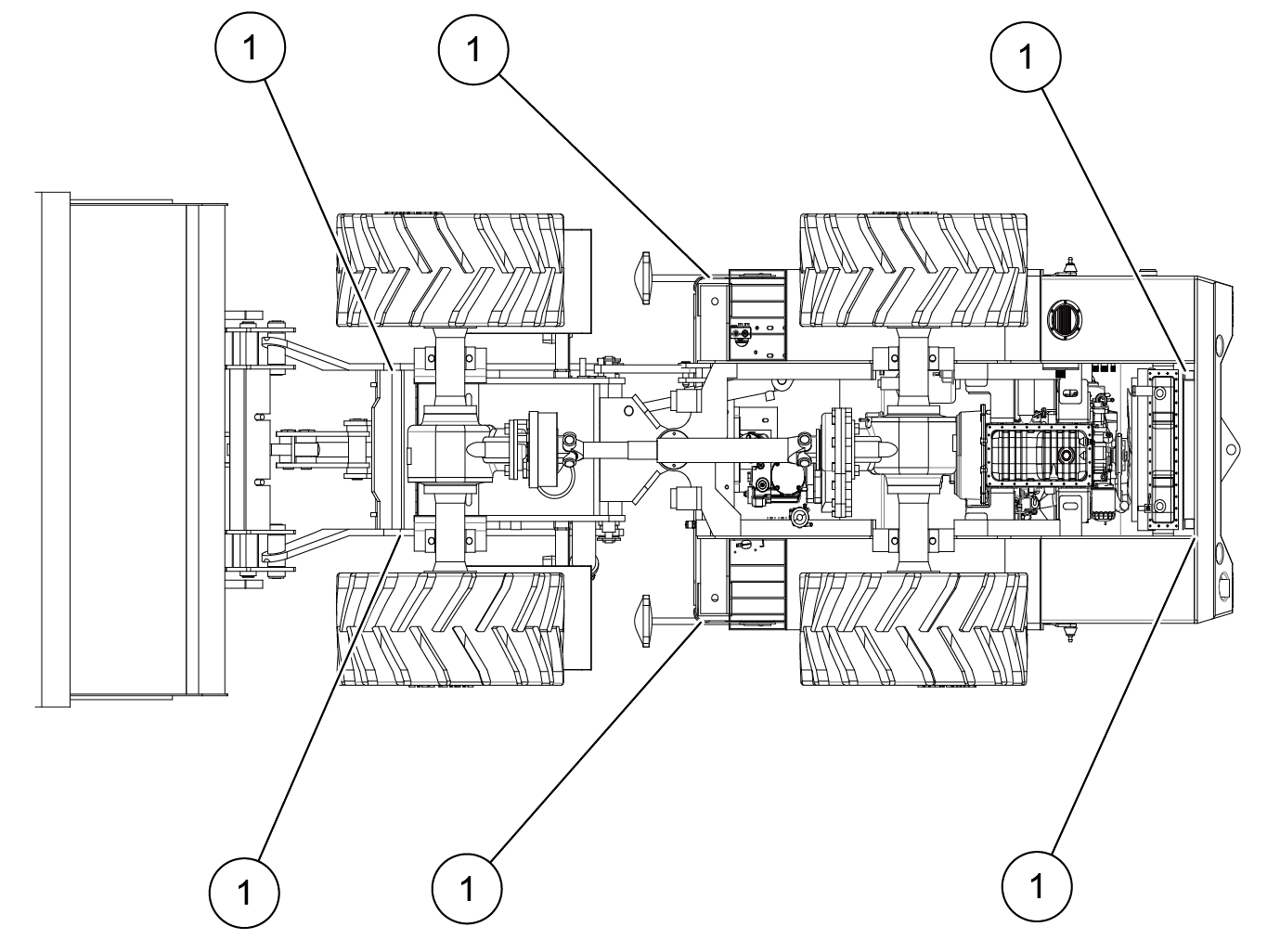

Løftepunkter
Figur 3-10: Placering af løftepunkter

2.9 Kørsel

  1. Inden start: Blæs i horn som advarsel. Kontroller at ingen personer eller forhindringer befinder sig foran, bag, til venstre eller højre.
  2. Kontroller bremseevnen på en tør, flad og fast vej.
  3. Ræk ikke arme eller hænder ud af læsseren.
  4. Hold døren lukket under kørsel.
  5. Ved kørsel på flad jord — hold arbejdsudstyrets nedre kant 400-500 mm over jorden.
  6. Koncentrer dig fuldt ud under kørsel. Vær opmærksom på kørselsretning og personer i området.

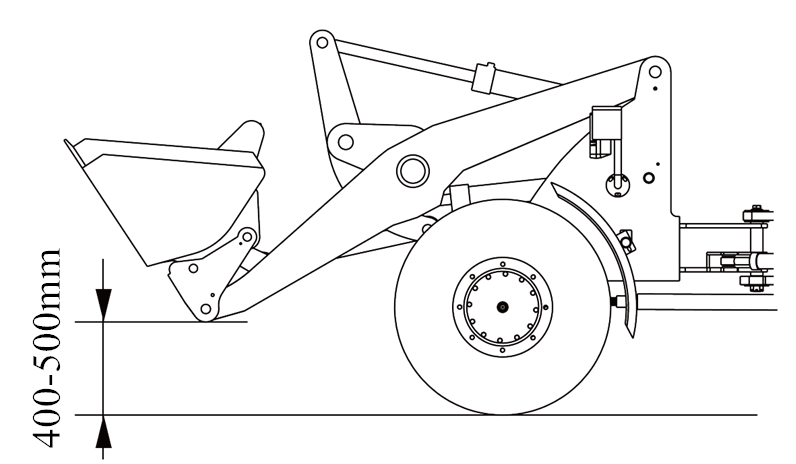

Kørselsposition
Figur 3-15: Korrekt kørselsposition — løftearm 400-500 mm over terræn
🚫
Brug ALDRIG skovlen som arbejdsplatform eller til persontransport. Styresystemet virker ikke, efter motoren er slukket — brems straks. Skift ikke mellem fremad og bakgear ved høj hastighed.

Kørsel på skråninger

  1. Hold altid skovlen rettet mod skråningens bund ved op- og nedkørsel.
  2. Kør aldrig på tværs af stejle skråninger — drej aldrig på en skråning.
  3. Kør ikke på græs, nedfaldne blade eller våde stålplader.
  4. Vælg passende gear inden nedkørsel — skift aldrig gear under nedkørsel, og brug aldrig frigear.
  5. Med fuld last: lav gear, opad = fremad, nedad = bakning, uden at dreje.

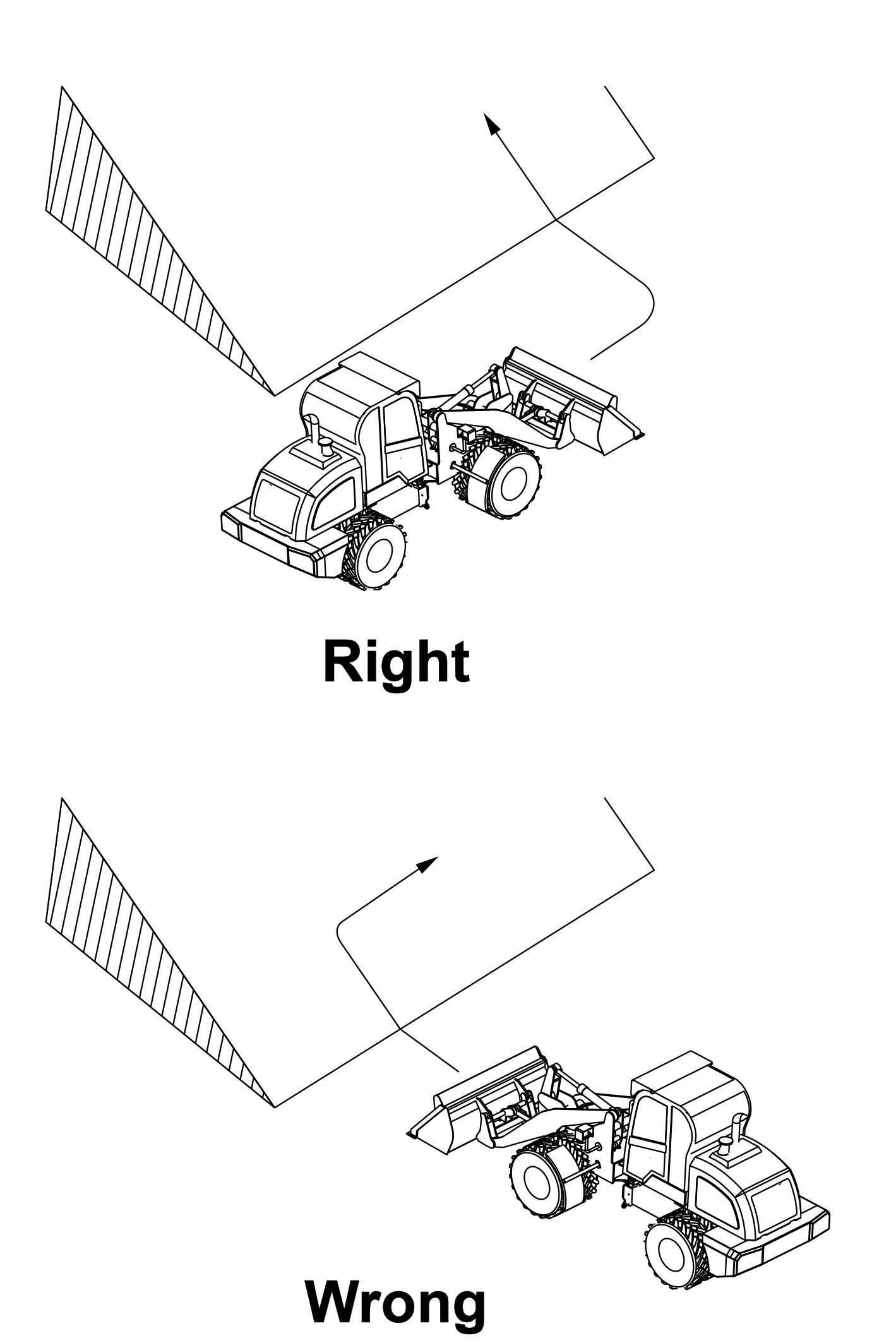

Kør aldrig på tværs af skråning
Figur 3-17: Drej ALDRIG på en skråning

2.10 Parkering

⚠️
Undgå parkering på skråninger. Hvis nødvendigt, anbring stopklodser under hjulene og sænk skovlen til jorden.

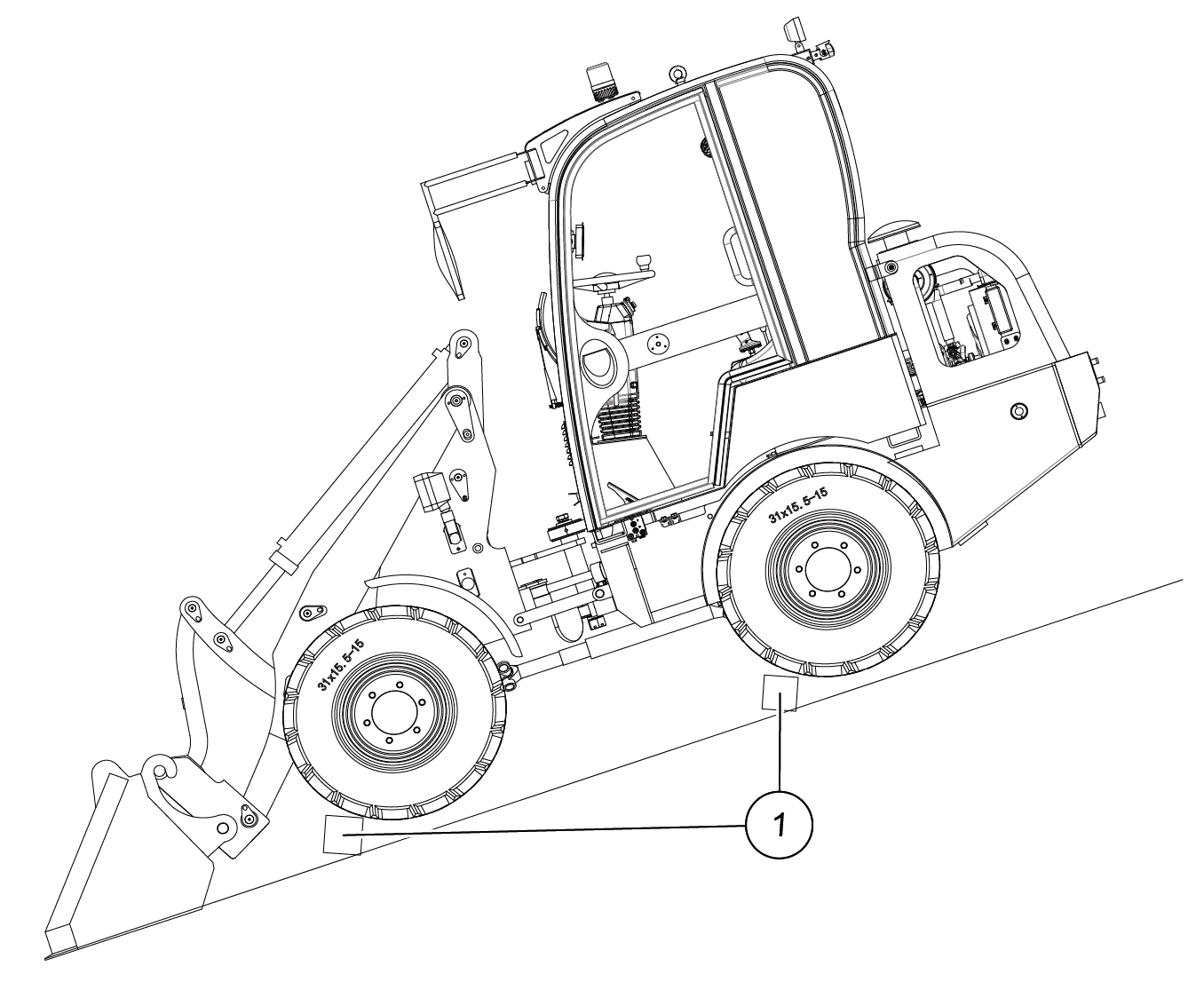

Parkering på skråning
Figur 3-18: Parkering på skråning — brug altid stopklodser
  1. Parker på så fladt terræn som muligt. Sænk og plan arbejdsudstyret.
  2. Aflad resttrykket efter parkering.
  3. Ved parkering på offentlig vej: Opsæt sikkerhedsafspærringer, skilte og signallys.

2.11 Drift

  • Juster sæde, rat og spejle inden drift
  • Sid altid i sædet med sikkerhedsselen spændt under drift
  • Rengør glasruder inden drift for klart udsyn
  • Betjen styrehåndtag præcist for at undgå fejlbetjening
  • Bekræft lastens vægt på forhånd for at undgå overbelastning
  • Åbn aldrig døren under kørsel og drift
  • Læsseren skal stå vinkelret ved af- og pålæsning
  • Stop driften ved nedsat sigtbarhed pga. røg, tåge eller støv

2.12 Vedligeholdelse og reparation

Kun autoriseret personale må udføre service og reparation. Hydrauliksystemet er altid under internt tryk — aflad altid trykket, inden rørledninger eller slanger inspiceres eller udskiftes. Sørg for, at motoren er tilstrækkeligt afkølet inden åbning af vandtankdækslet.
  1. Bær ikke løst tøj. Bær altid sikkerhedshjelm, sikkerhedssko og — om nødvendigt — sikkerhedsbriller, maske, handsker, ørepropper og sikkerhedssele.
  2. Brug kun værktøj, der passer til opgaven, og sørg for korrekt brug.
  3. Sænk arbejdsudstyret helt til jorden og stop motoren inden vedligeholdelse.
  4. Afbryd batteriets negativpol, og frakobl stik på transmissionens styrecomputer inden elektrisk arbejde eller svejsning.
  5. Fjern ikke kølerdækslet, inden vandtanken er afkølet. Løsn dækslet langsomt for at udlufte.

Hydrauliksystemets vedligeholdelse

⚠️
Udskift slange(r) straks ved: beskadiget eller utæt kobling, flosset eller gennemskåret yderbeklædning, opsvulmet yderbeklædning, snoet eller sammenklemt bevægelig del, eller fremmedlegemer indlejret i beklædningen.

Dæk og fælge

💥
Oppumpning kan forårsage dækeksplosion med fatale skader. Brug en slange lang nok til at holde dig væk fra dækket. Reparation af fælge til luftdæk kan forårsage sprængning — dette skal udføres af fagfolk.

Maskinrengøring

  • Rengør akkumuleret støv og snavs dagligt for at eliminere brandrisiko
  • Brug ikke stærke rengøringsmidler eller kemikalier, da de kan beskadige lakken
  • Vandtemparatur til rengøring må ikke overstige 60 °C
  • Højtryksrenser: Afstand mindst 20-30 cm fra maskinen
  • Beskyt elektriske ledninger korrekt

3. Maskinbeskrivelse & Specifikationer

De vigtigste komponenter i læsseren er vist herunder.

Maskinens komponenter
Figur 4-1: Læsserens hovedkomponenter
Nr.KomponentFunktion
1SkovlArbejdstilbehør til læsning af materialer
2VippearmVipper skovlen
3LøftearmLøfter og sænker skovlen
4Forreste drivakselOverfører moment til forhjulene
5FrontrammeBærer arbejdstilbehøret
6Bageste rammeBærer motor, kabine mv.
7KabineBeskytter operatøren
8Bageste drivakselOverfører moment til baghjulene
9KontravægtHolder læsserens balance
10MotorhjelmBeskytter motor og personer
11StyrecylinderLeverer styrekraft

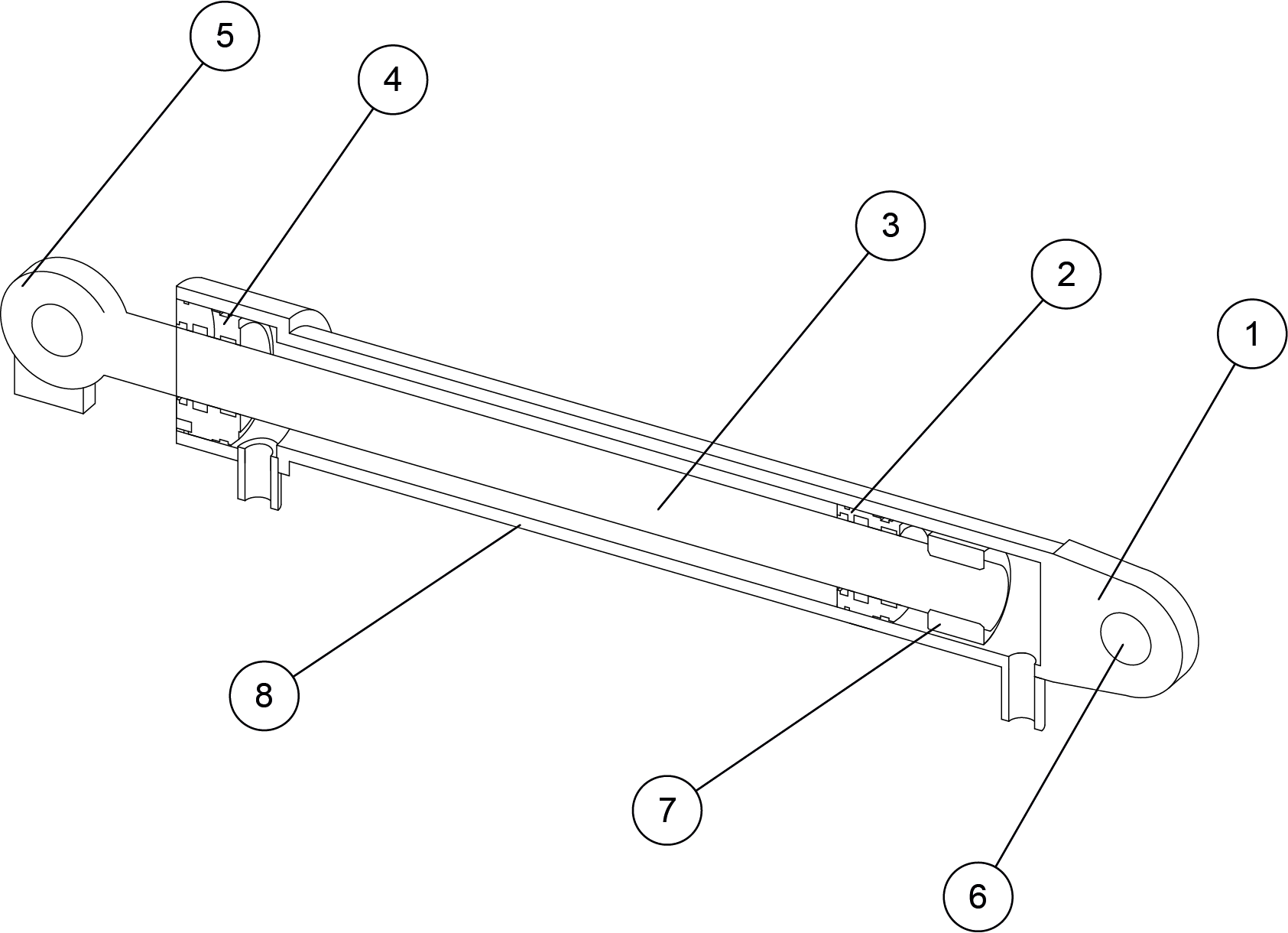

12VippecylinderLeverer vippekraft til skovlen

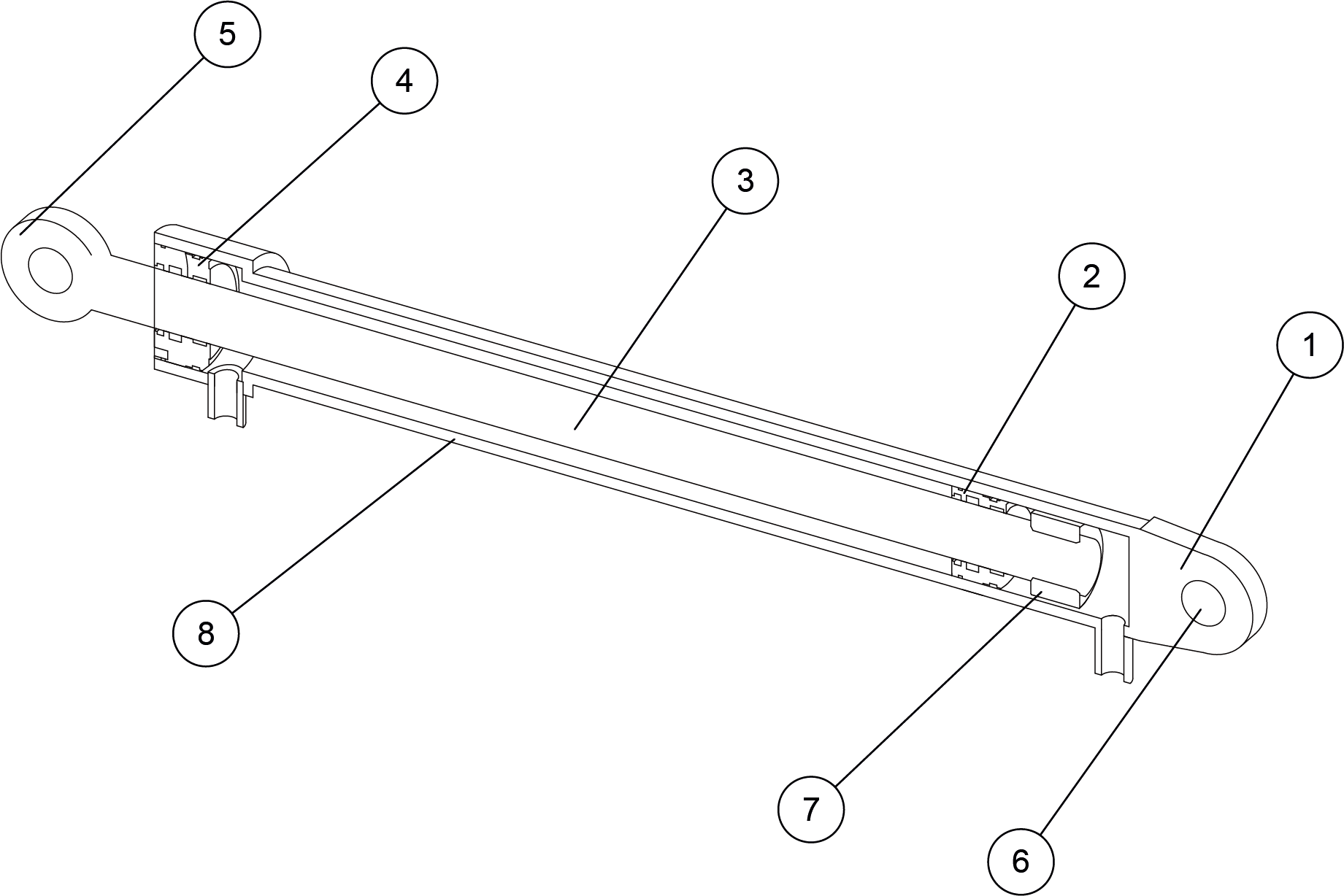

13LøftecylinderLeverer løftekraft til skovlen

Tekniske specifikationer

ParameterVærdi
Længde (A)4 037 mm
Bredde (P)1 446 mm
Højde (F)2 264 mm
Minimum frihøjde (S)252 mm
Akselafstand (D)1 595 mm
Min. svingradius udvendig skovl (U)2 805 mm
Maks. svingvinkel (W)42°
Maks. læssehøjde (M)1 956 mm
Tipafstand (N)618 mm
Nominel skovlkapacitet0,4–0,5 m³
Nominel last1 000 kg
Maks. trækkraft>98 kN
Dæktryk300 kPa
Dimensioner

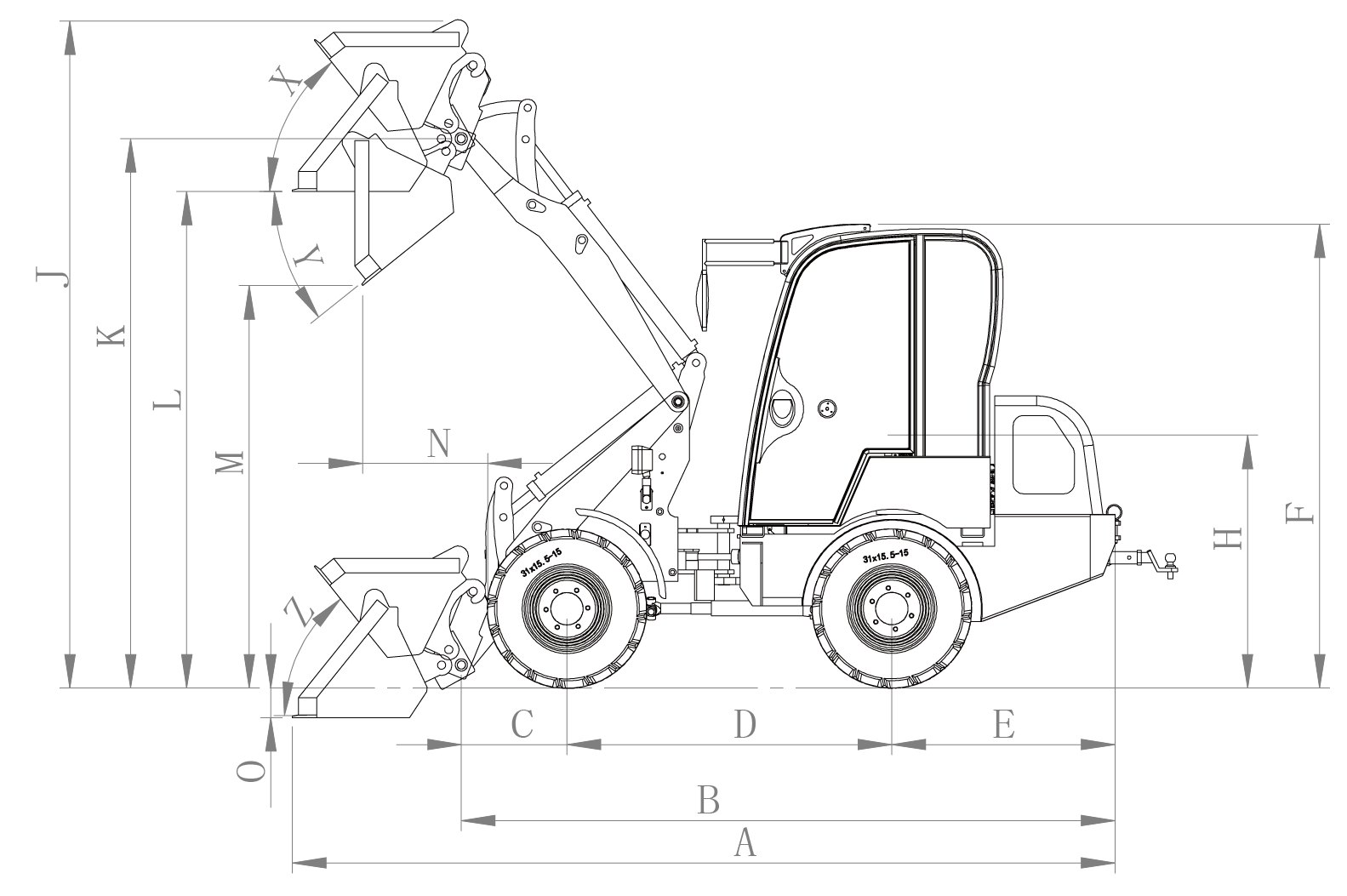

Figur 4-2: HZM 810 dimensioner (1)

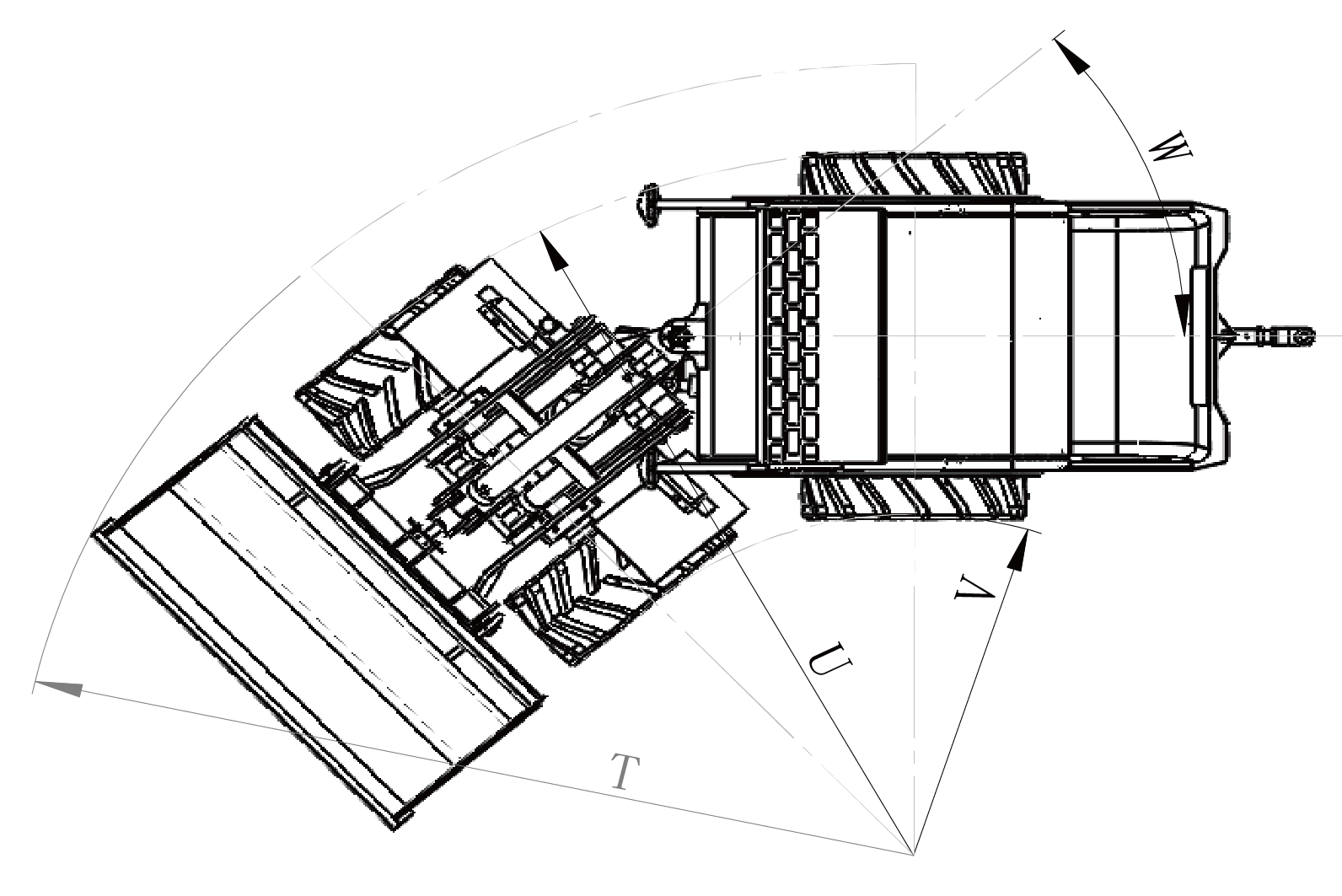

Dimensioner 2
Figur 4-2: HZM 810 dimensioner (2)

Valgfrit tilbehør

Nr.TilbehørFunktion

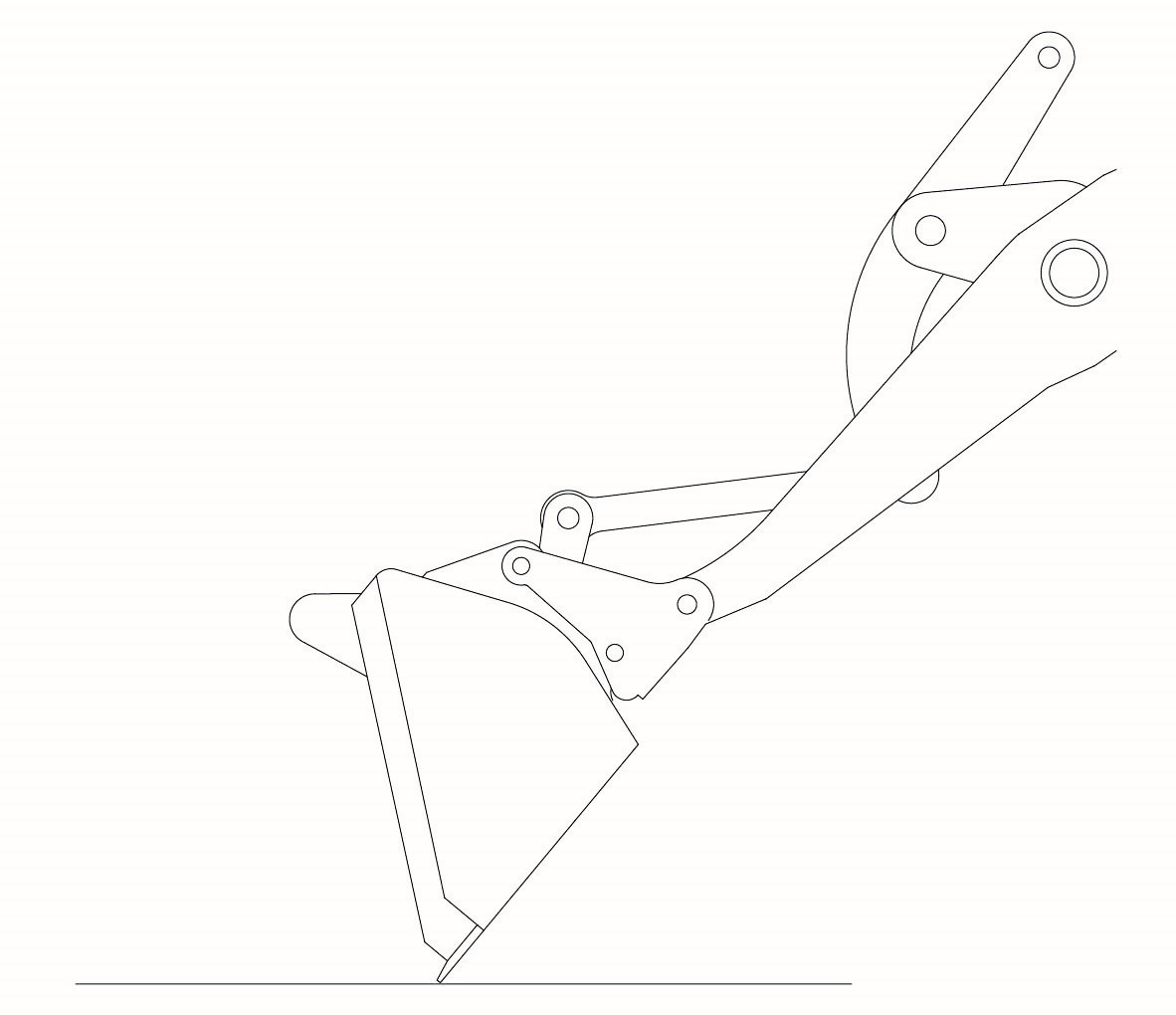

1SkovlLæsning/aflæsning af løse og faste materialer; Planering
2Hydraulisk gaffelLøft og transport af last
3SneplovSnerydning
4GribearmLæsning af hø, tømmer mv.
5Vinkelbar sneplovSnerydning med forhindringsfri vinkling
6TeleskopsneplovSnerydning med justerbar bredde

4. Betjening

⚠️
Kun autoriseret personale med uddannelse i sikkerhed og færdigheder må betjene maskinen. For at forklare betjeningen viser nogle illustrationer ikke de komplette sikkerhedsanordninger — sørg for, at alle er på plads inden start.

4.1 Betjeningspanel

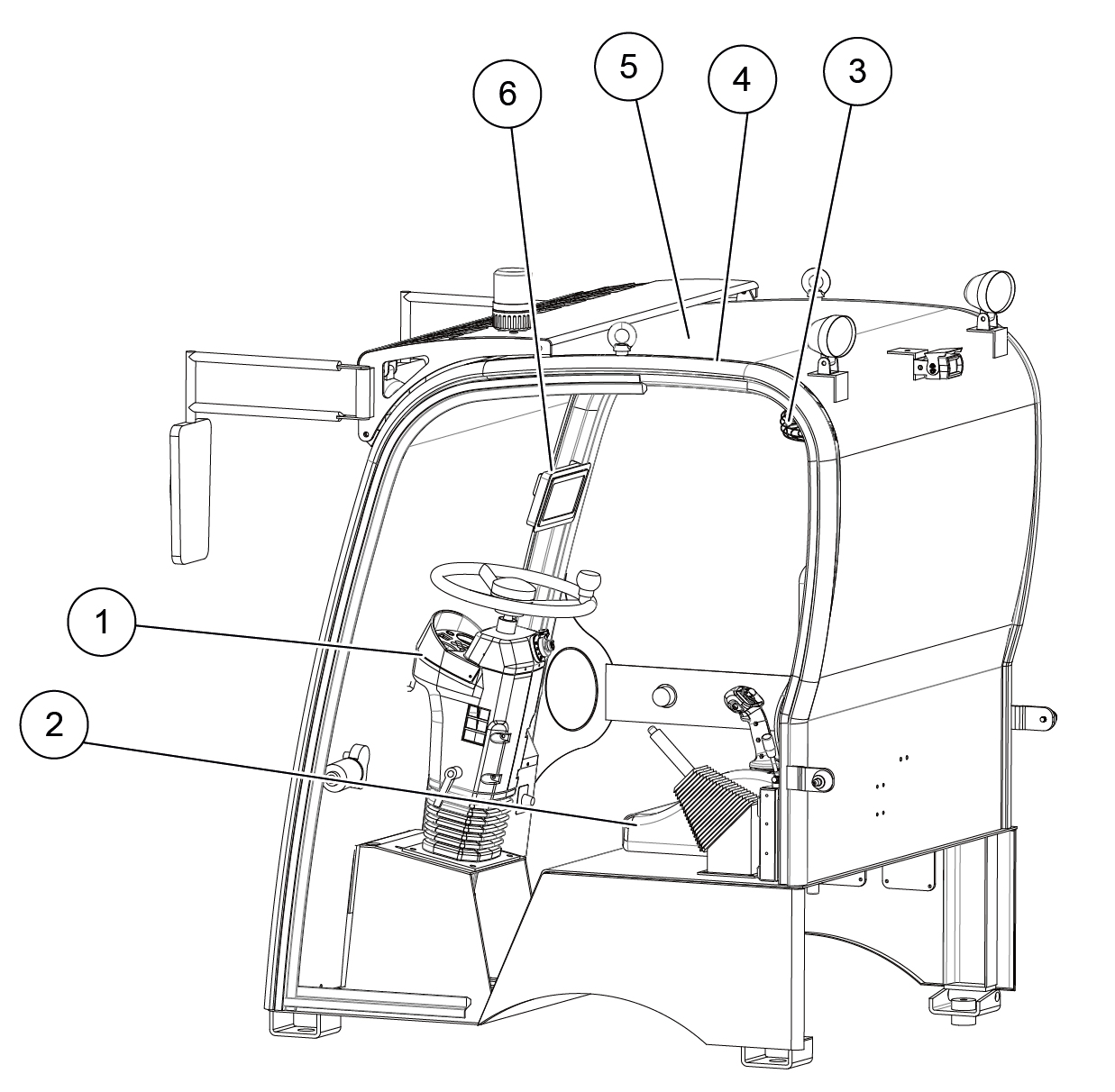

Betjeningspanel oversigt 1
Figur 5-1: Betjeningsterminal (1) — Ratsøjle, sæde, ventilator, MP3, lys, ovenlys

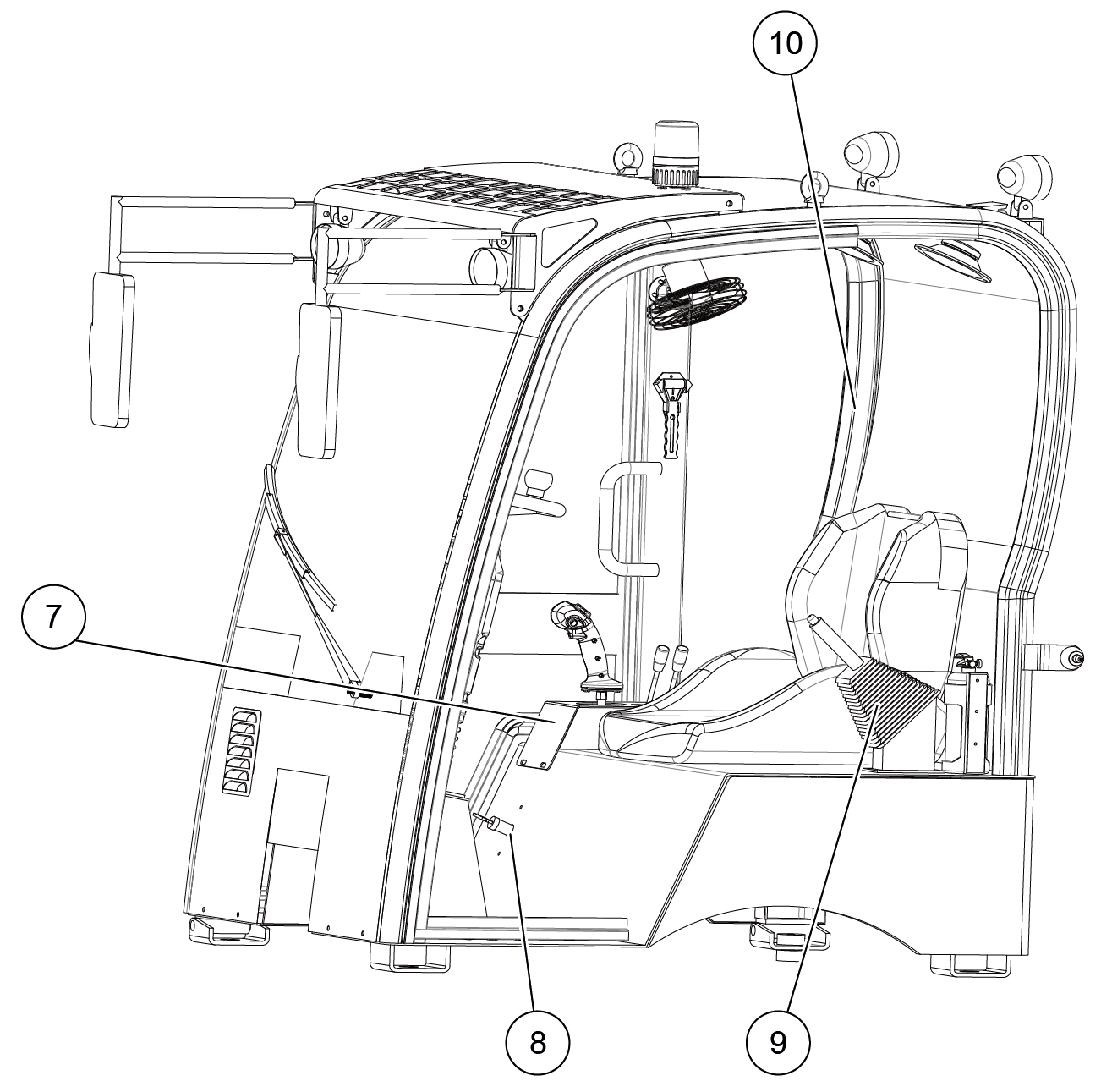

Betjeningspanel oversigt 2
Figur 5-2: Betjeningsterminal (2) — Betjeningsplatform, strømkontakt, parkeringsbremse, ildslukker

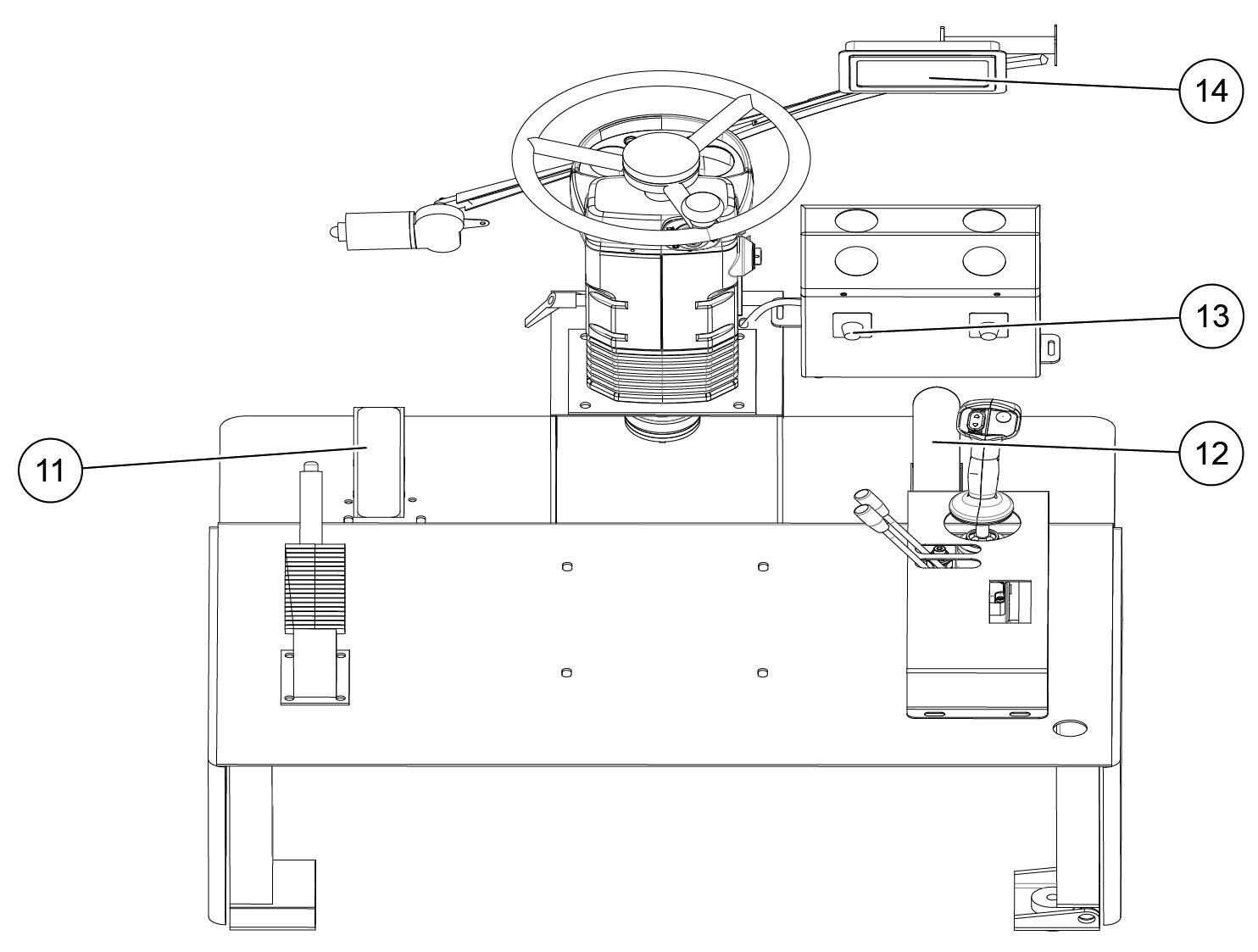

Betjeningspanel oversigt 3
Figur 5-3: Betjeningsterminal (3) — Bremsepedal, gaspedal, varmluftsknap, bakkamera
Nr.KomponentFunktion
1RatsøjleStyring og lysstyring
2SædeJusterbart med sikkerhedssele
3VentilatorTænd/sluk og hastighedsregulering
4MP3Se MP3-vejledning
5KabinelysTænd/sluk kabinelys
6BetjeningsplatformStyrehåndtag og kontakter
7OvenlysEkstra dagslys
8StrømkontaktTænd/sluk for køretøjets strøm
9ParkeringsbremseTræk op for parkering; slap for frigivelse
10IldslukkerSe ildslukkervejledning
11BremsepedalTryk for at bremse
12GaspedalTryk for at øge brændstoftilførsel
13VarmluftTænd/sluk for varmluft og luftmængde
14BakkameraAktiveres automatisk ved bakgear

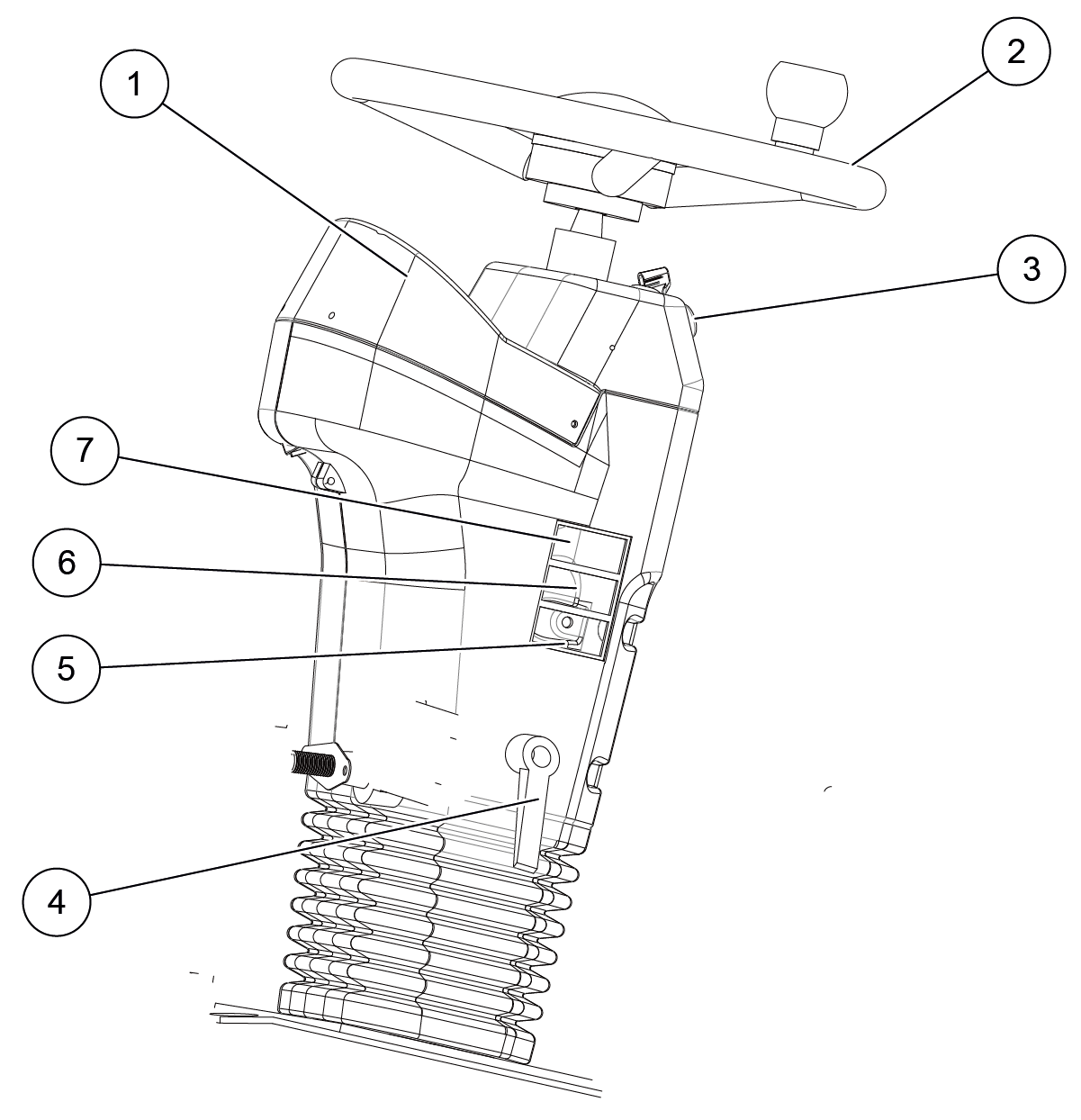

Ratsøjle

Ratsøjle
Figur 5-4: Ratsøjle A — (1) Dashboard, (2) Rat, (3) Lysenhed, (4) Ratsøjlens justeringshåndtag, (5) Differentialelås, (6) Vinduesvisker, (7) Advarselslampe

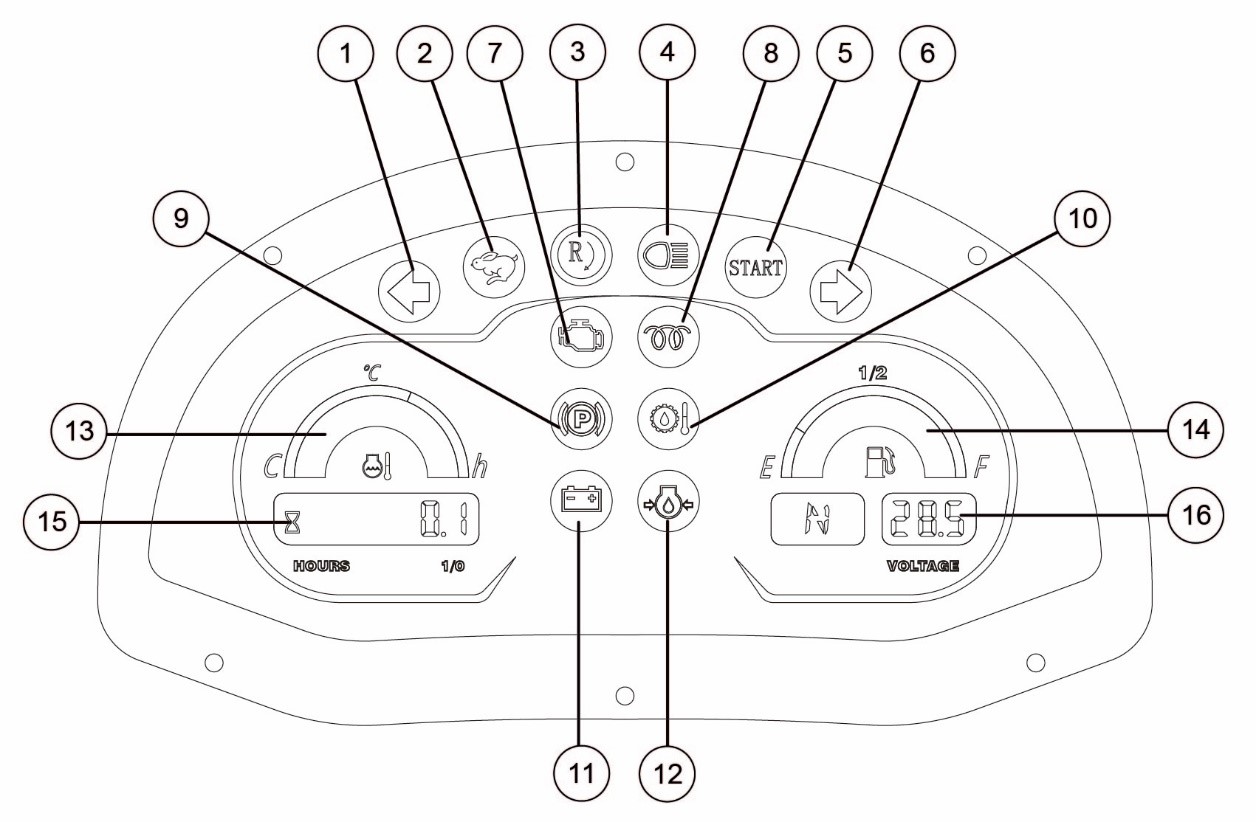

Dashboard

Dashboard
Figur 5-5: Dashboard
Nr.IndikatorNr.Indikator
1Venstre blinklys10Hydraulikolietemperatur
2Høj hastighed11Batteriopladning
3Lavt motoromdrejning alarm12Motorolietryk alarm
4Fjernlys13Vandtermometer
5Brændstofniveau14Brændstofniveau
6Højre blinklys15Driftstimer
7Motorfejl16Batterispænding
8Forvarmer17Gear: F, N, R
9Parkeringsbremse

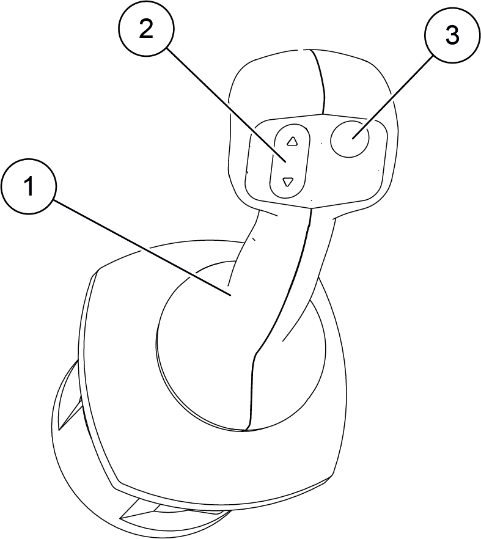

Betjeningshåndtag

Betjeningshåndtag
Figur 5-15: Betjeningshåndtag — (1) Styrepind, (2) Kørselsretningskontakt, (3) Høj/lav hastighedsknap
PositionFunktion
FremadSkovlen vipper fremad (aflæsning)
BagudSkovlen vipper bagud (opsamling)
VenstreSkovlen løftes
HøjreSkovlen sænkes
CenterSkovlen fastholdes i position
⚠️
Skift aldrig kørselsretningskontakten, mens læsseren kører. Tryk kun høj/lav-hastighedsknappen, når hastigheden er 0.

4.2 Start

Start ved temperatur over 6 °C

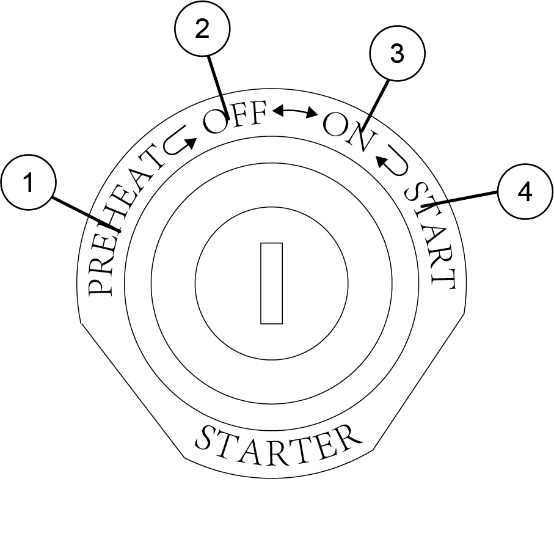

Startkontakt
Figur 5-7: Startkontakt — (1) Forvarm, (2) Fra, (3) Til, (4) Start

Tænd strømkontakten

Tænd strømkontakten i kabinen.

Forberedelser

Stig ind i læsseren, juster sædet til en komfortabel position og spænd sikkerhedsselen.

Indsæt nøgle

Indsæt nøglen i startkontakten — kontakten er i "FRA"-position.

Kontroller kørselsretning

Sørg for, at kørselsretningskontakten er i midterposition (neutral).

Drej til "TIL"

Drej nøglen til "TIL" og hold. Hele læsserens kredsløb tilsluttes.

Start motoren

Drej nøglen videre til "START" — starteren driver motoren. Slip nøglen når motoren starter; den vender automatisk til "TIL".

ℹ️
Start aldrig motoren uafbrudt i mere end 10 sekunder ad gangen. Hold mindst 2 minutters pause mellem startforsøg.

Start ved temperatur under 6 °C (over -10 °C)

Følg samme procedure som ovenfor, men tilføj et forvarmningstrin: Drej nøglen til "FORVARM" i maks. 50 sekunder inden start.

Start ved temperatur under -10 °C

Tilslut forvarmeren (motorforvarmer) i mindst 15 minutter inden start. Følg derefter standardstartproceduren.

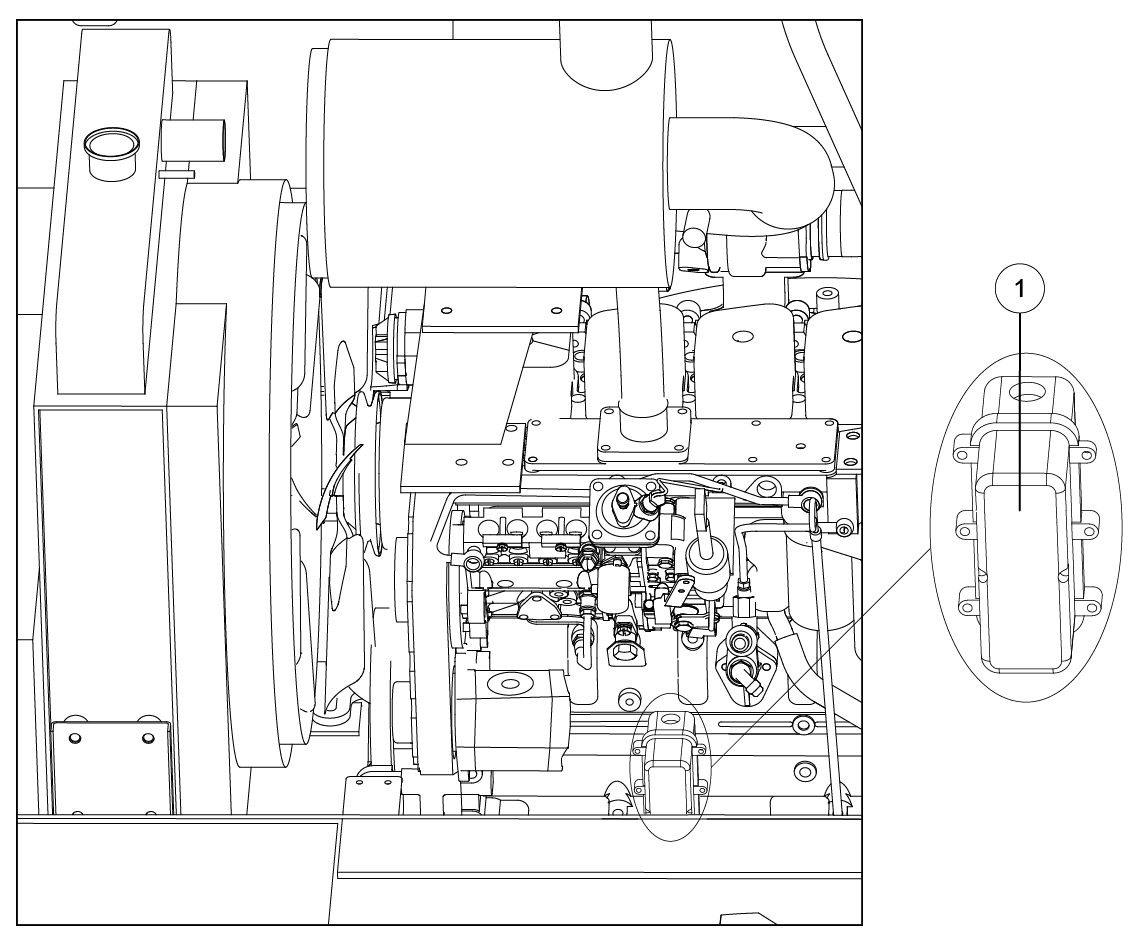

Motorforvarmer
Figur 5-27: Motorforvarmer

4.3 Parkering

⚠️
Undgå parkering på skråninger. Hvis nødvendigt: sørg for, at læsserens front peger nedad, og anbring stopklodser under hjulene. Hold bremsepedalen trykket ned, inden du trækker parkeringsbremsen op.

Tøm skovlen

Fjern materiale fra skovlen.

Vælg parkeringsposition

Vælg fladt terræn. Sænk skovlen til jorden.

Neutral og brems

Slip gaspedalen, tryk bremsepedalen. Sæt kørselsretningskontakten i midterposition.

Parkeringsbremse

Træk parkeringsbremsen op til bremseposition. Slip derefter bremsepedalen.

Stop motoren

Drej startkontakten til "FRA" for at standse motoren.

Parkeret tilstand

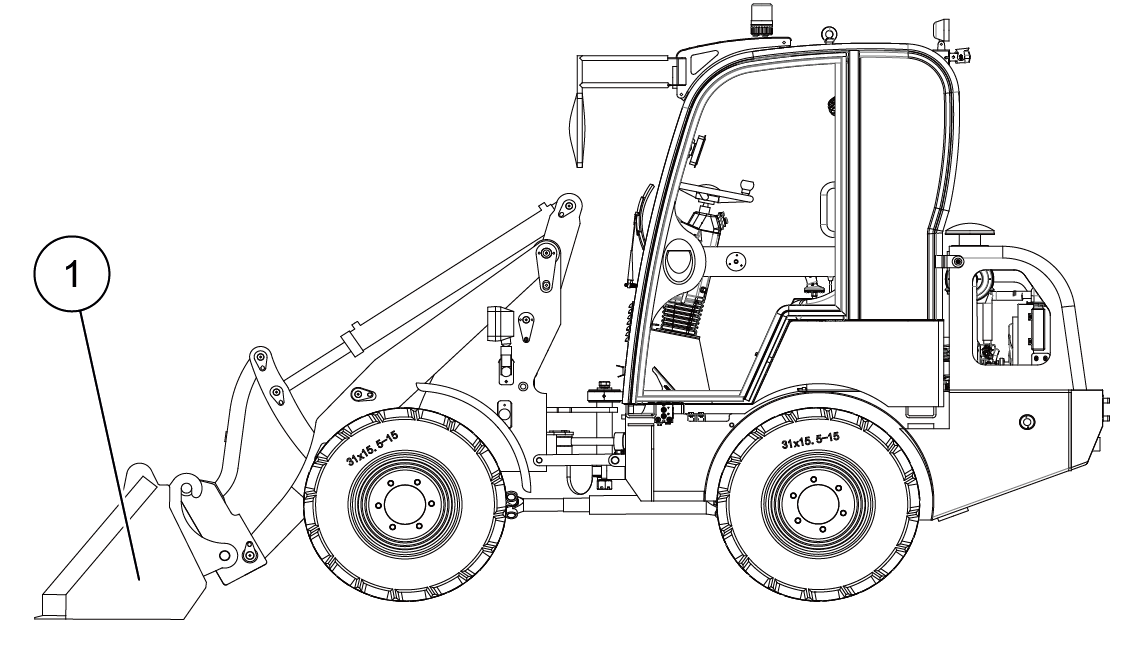

Figur 5-31: Korrekt parkeringstilstand — skovl på jorden

4.4 Indkøring af ny læsser

ℹ️
Undgå tung belastning eller høj hastighed under indkøringen. Observer og juster læsserens tilstand løbende. Kontakt leverandøren ved uregelmæssigheder.

Start læsseren og kør i tomgang ved lav hastighed i 5 minutter for fuld opvarmning.

Kør i 2 timer uden last. Fordel jævnt mellem fremad, bakning, lav og høj fart. Udfør glidende sving og bremsninger — undgå pludselige bevægelser.

Læsning af løst materiale (f.eks. sand) i 8 timer. Lastvægt maks. 70 % af nominel last, hastighed maks. 70 % af maks. hastighed.

Udfør 10-timers inspektion og vedligeholdelse efter indkøring (se vedligeholdelseslisten).

4.5 Tankning

🔥
Undgå spild ved tankning. Tør grundigt op, hvis brændstof sprøjter, for at forhindre brand. Brug kun standard dieselbrændstof. Hold tanken fuld i koldt vejr for at forhindre kondens.

Parker læsseren på flad jord, sæt styrehåndtaget i neutral og træk parkeringsbremsen op.

Rengør området ved tanklåget grundigt og skru låget af.

Påfyld brændstof og observer niveauet via brændstofmåleren. Niveauet må ikke overskride øvre grænse.

Spænd tanklåget efter påfyldning.

Brændstoftank

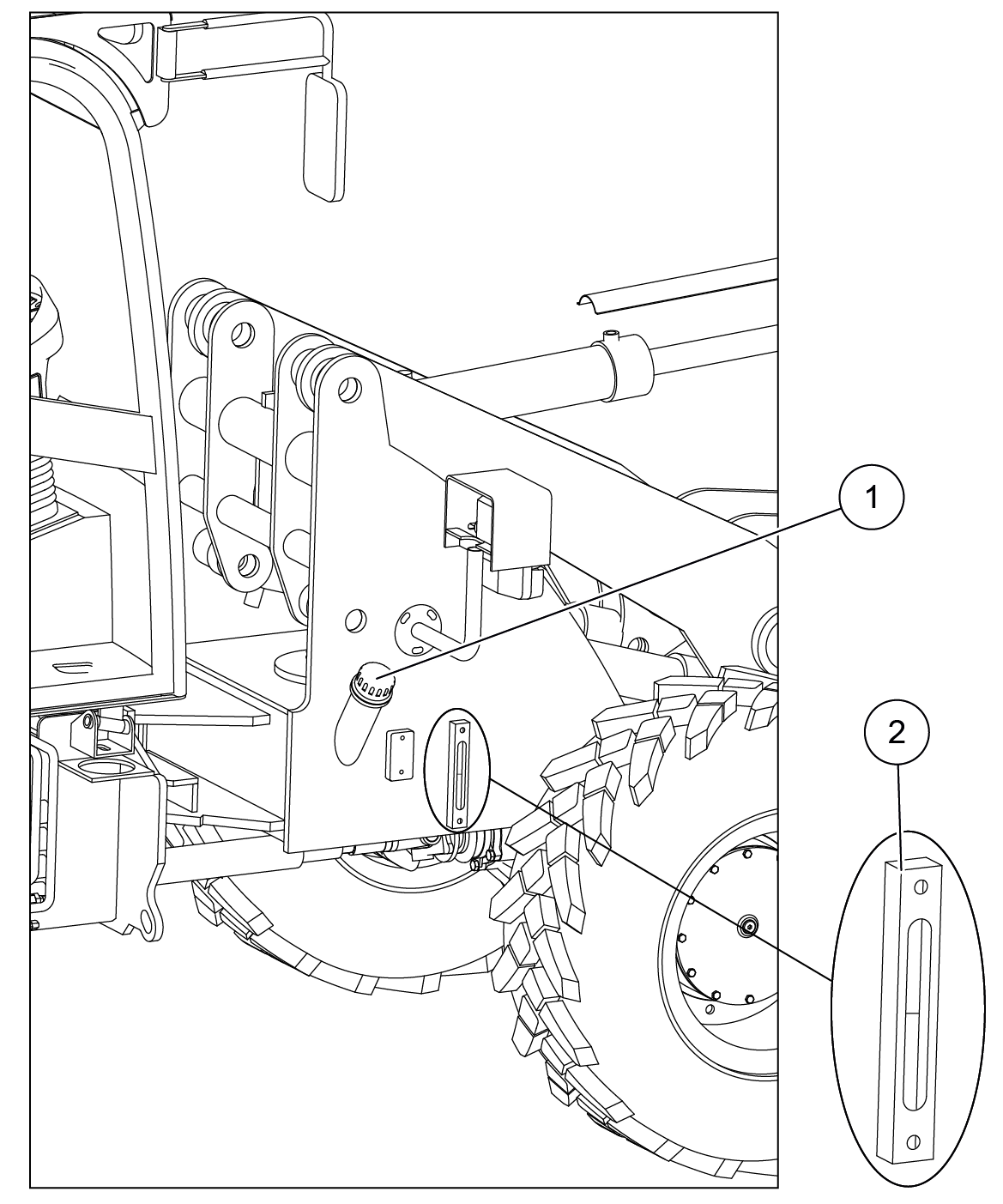

Figur 5-36: Brændstoftank — (1) Tanklåg, (2) Niveaumåler

4.6 Påfyldning af kølevæske

🔥
Kølevæske under høj temperatur og tryk kan sprøjte ud og forårsage alvorlige forbrændinger. Sørg for, at motoren er standset og fuldt afkølet inden åbning af trykdækslet.

Parker på flad jord, neutral, parkeringsbremse aktiveret. Lad motoren afkøle fuldstændigt.

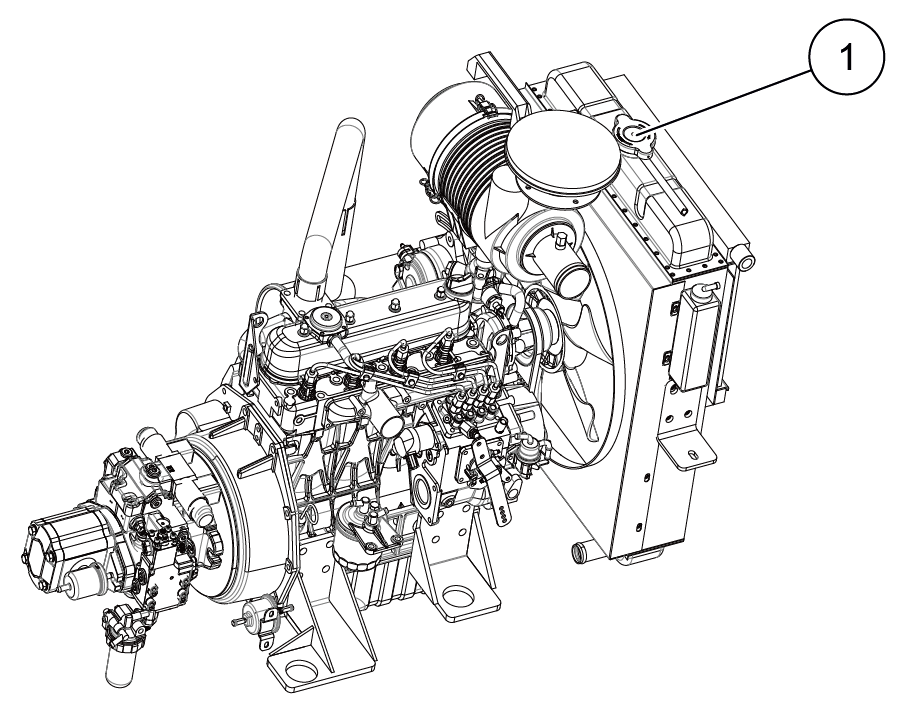

Rengør trykdækslet øverst på køleren og skru det langsomt af.

Fyld kølevæske i køleren, til den er fuld. Spænd trykdækslet.

Start læsseren og lad motoren køre i 5 minutter for at udlufte kølesystemet.

Stop maskinen. Når motoren er fuldstændig afkølet, åbn trykdækslet igen. Påfyld kølevæske, hvis niveauet er faldet.

4.7 Udskiftning af tilbehør

Læsseren kan udstyres med forskellige tilbehør afhængig af arbejdsopgaven. Nedenfor er proceduren med skovlen som eksempel.

Vælg flad jord. Sænk skovlen til jorden med styrehåndtaget.

Hvis tilbehøret har hydraulikmotor: Stop motoren og aflast arbejdshydrauliktrykket. Blokér ind- og udløb for hydraulikrør.

Træk hurtigskiftekontakten bagud for at trække hurtigskiftecylinderen ind.

Juster styrehåndtaget, så stifterne på løftearmen bevæger sig nedad væk fra skovlens ophæng.

Kør læsseren baglæns væk fra det gamle tilbehør.

Kør læsseren frem til det nye tilbehør. Sørg for, at stifterne på begge sider af løftearmen rører ophængene samtidig.

Løft armen lodret op.

Aktiver hurtigskiftekontakten for at strække cylinderen ud og fuldføre tilbehørsskiftet.

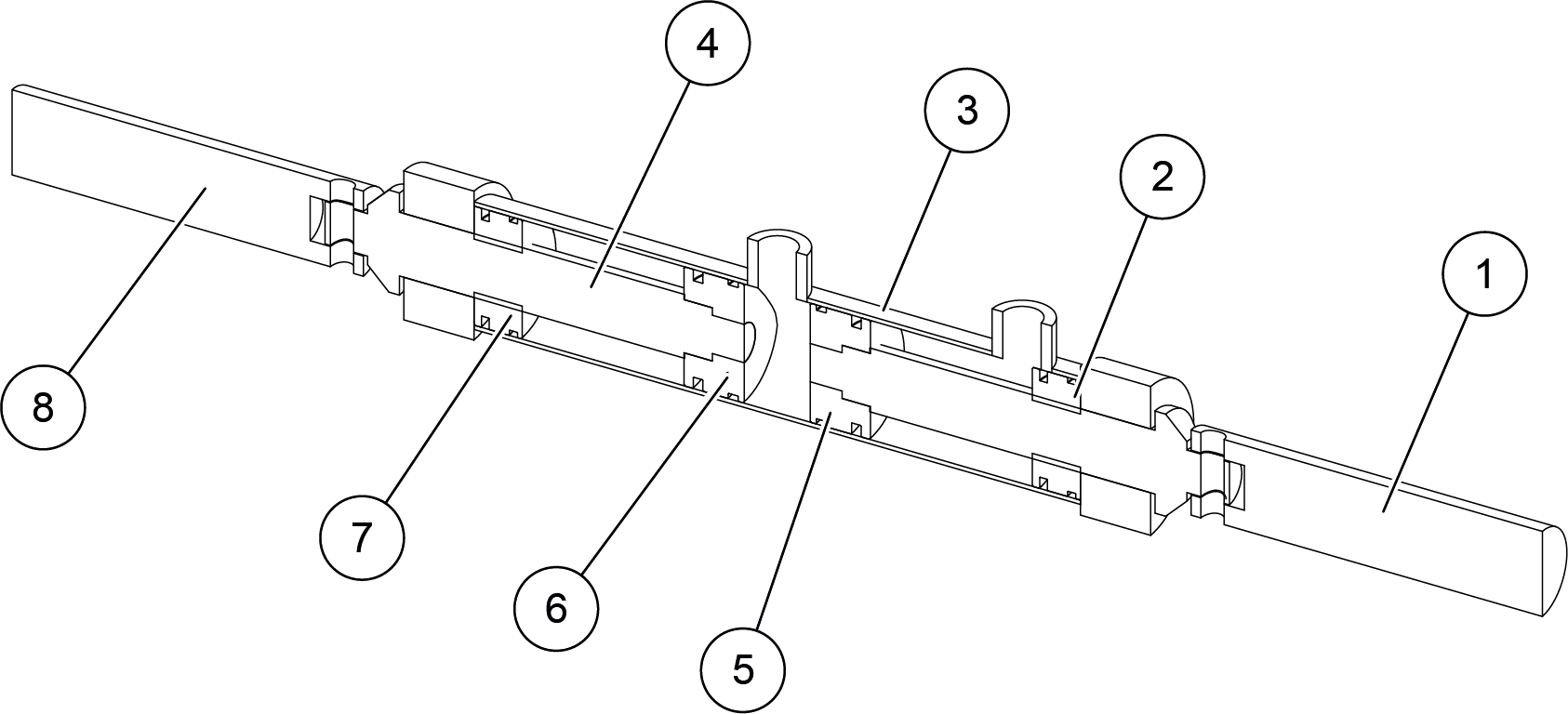

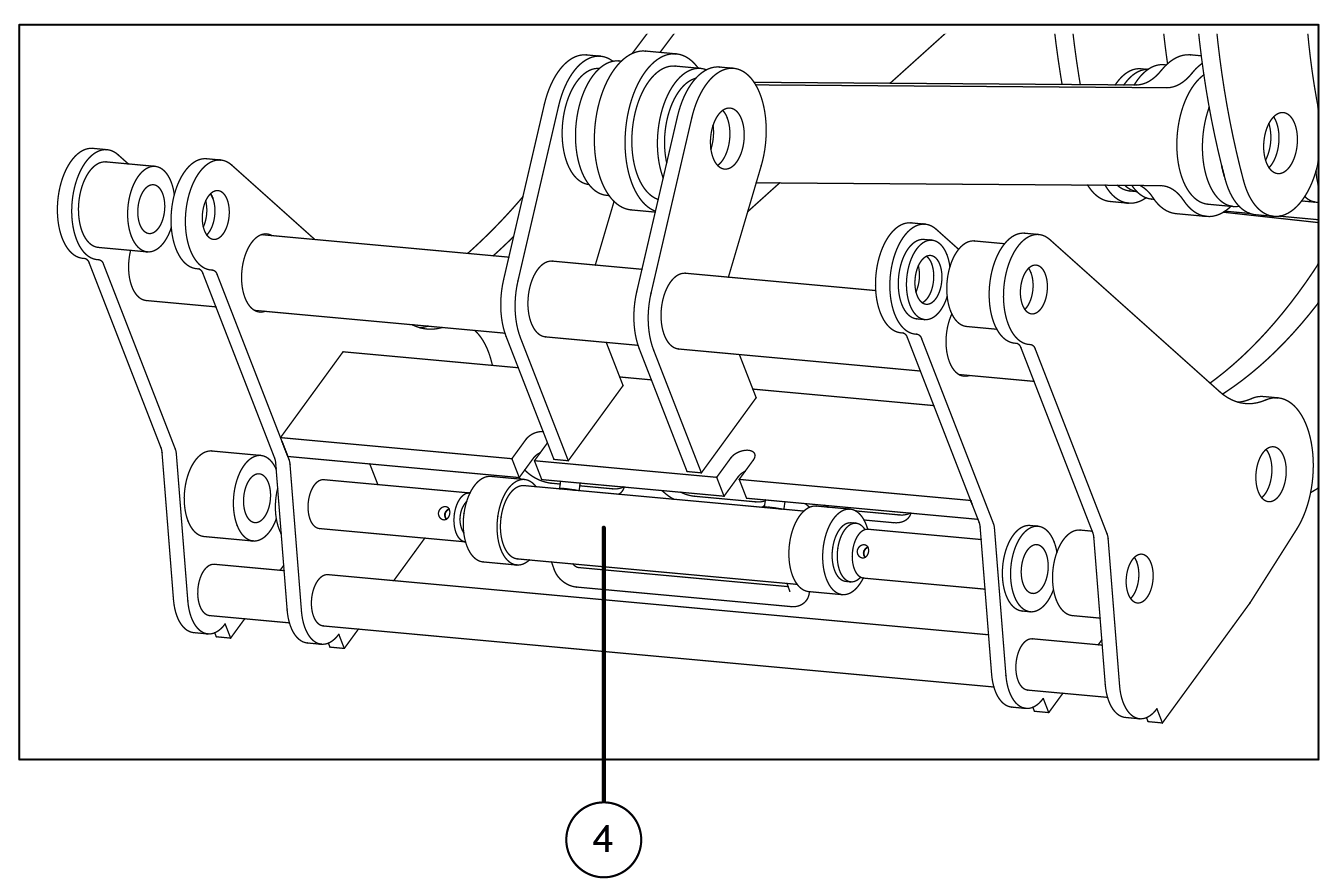

Hurtigskift
Figur 5-42/43: Hurtigskiftecylinder og konsol

4.8 Læsning

ℹ️
Hold arbejdsområdet fladt og ryd nedfaldne sten.

Juster læsserens position, så den peger direkte mod bunken.

Kør fremad mod bunken. Sænk skovlen, hold den 30 cm over jorden, og stands læsseren.

Sænk skovlen langsomt, til den rører jorden. Løst materiale: Flad skovl. Grus: Vip skovlen let ned.

Skift til lav hastighed. Tryk gaspedalen og kør skovlen ind i bunken. Løft bommen let for tilstrækkelig trækkraft.

Når skovlen er tilstrækkeligt fyldt: Saml skovlen. Fjern overskydende materiale for at forhindre spild under transport.

Kør til aflæsningsstedet. Løft skovlen til den nødvendige højde. Sørg for, at skovlen er løftet højt nok til at tippe frit.

Skub håndtaget fremad for at tippe skovlen og aflæsse. Kør langsomt for at reducere stød. Ryster skovlen frem og tilbage, hvis materialet sætter sig fast.

Plan skovlen ud til næste cyklus.

Læsningsoperation 1

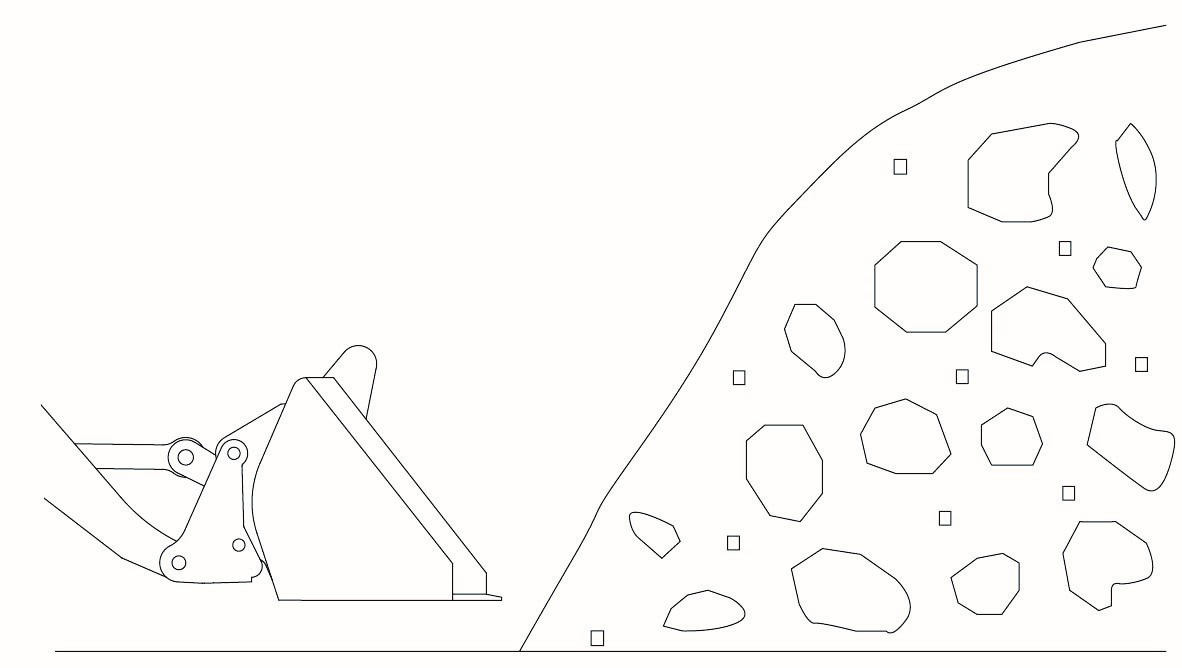

Figur 5-45: Læsning — tilnærmelse til bunke

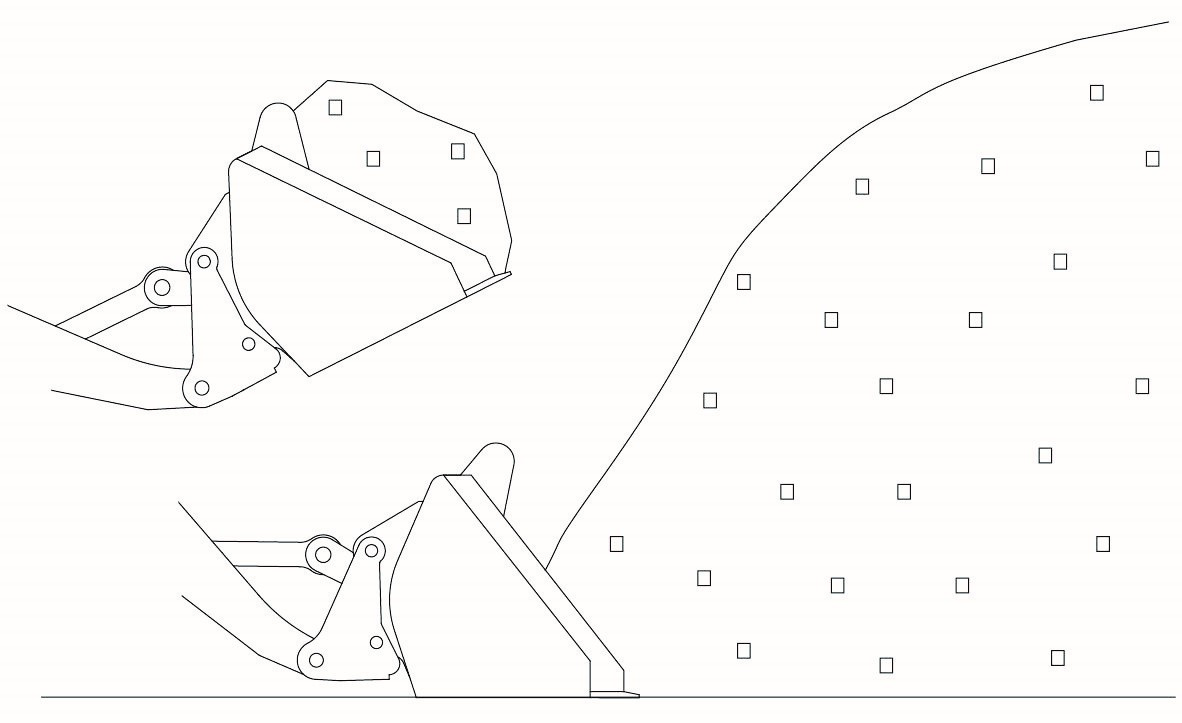

Læsningsoperation 4
Figur 5-48: Læsning — skovl fyldt og samlet

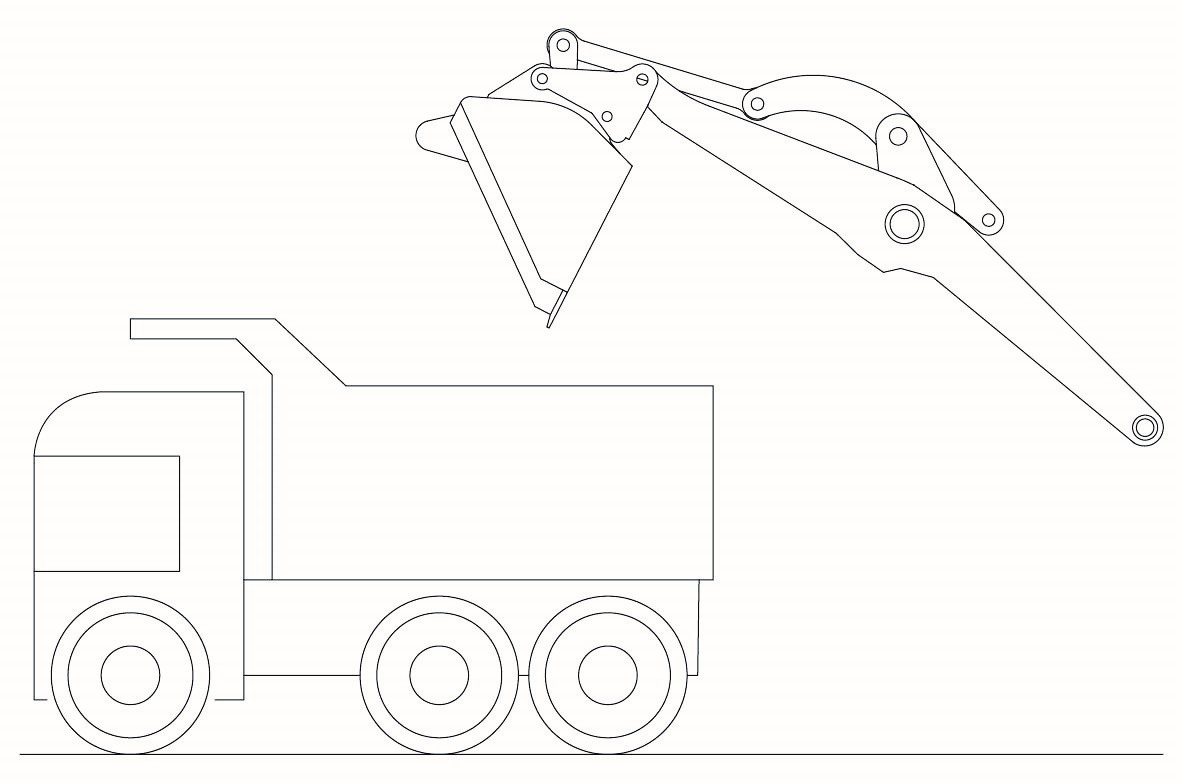

Læsningsoperation 5
Figur 5-49: Læsning — aflæsning

4.9 Skubning

⚠️
Hold øje med olietemperaturen for arbejdshydraulikken. Stop og hvil, hvis temperaturen er for høj. Hold skovlen parallel med jorden under skubning.

Plan skovlen ud, så den ligger fladt på jorden. Tryk gaspedalen for at køre fremad.

Hvis der opstår hindringer: Løft bommen let og fortsæt. Juster kun op/ned — vip ikke skovlen.

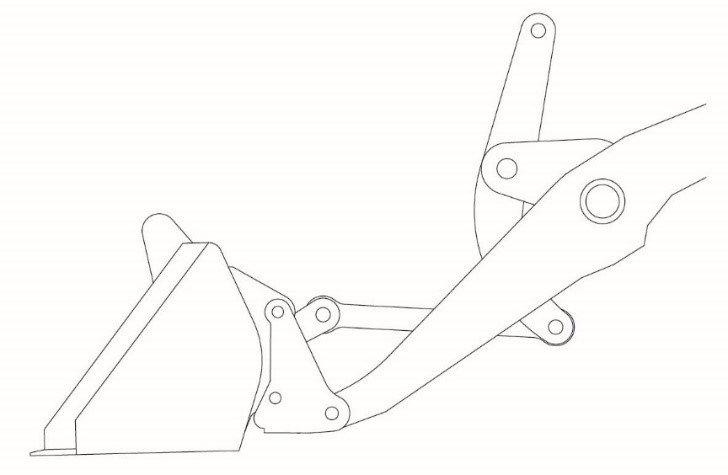

Skubning
Figur 5-50: Skubning — skovl fladt på jorden

4.10 Planering

ℹ️
Ved planering af terræn kører læsseren baglæns.

Vip skovlen fremad (aflæsningsposition), så skovlkanten rører jorden.

Skift til bakgear. Tryk gaspedalen og kør baglæns for at skrabe jorden jævn.

Planering
Figur 5-51: Planering — skovl i aflæsningsposition, kør baglæns

5. Vedligeholdelse

Regelmæssig vedligeholdelse holder læsseren i god stand, mindsker risikoen for maskinnedbrud og forlænger levetiden.

Kun kvalificeret og autoriseret personale med sikkerheds- og færdighedsuddannelse må udføre vedligeholdelsesarbejde. Anbring "MÅ IKKE STARTES"-skilt i kabinen inden alt vedligeholdelsesarbejde.

5.1 Vedligeholdelsesliste

Nr.OpgaveInterval
Hver 10 timer
01Kontroller for olie- og vandlækager
02Kontroller at bremsesystemet er pålideligt og fleksibelt
03Kontroller for løse bolte og møtrikker
04Kontroller elektrisk system og komponenter
05Kontroller brændstofniveauetKap. 5.3
06Kontroller motorolieniveau — påfyld om nødvendigtKap. 5.5
07Kontroller hydraulikolieniveauKap. 5.6
08Smør alle ledforbindelserKap. 5.4
09Kontroller og dræn brændstoffilter
10Kontroller kølevæskeniveau
Hver 50 timer (+ 10-timers opgaver)
01Kontroller gearkassens olieniveau
02Kontroller bremsevæskeniveauetKap. 5.7
03Kontroller og efterspænd alle kardanakslers bolte
04Kontroller og efterspænd fælge og bremsekalipere
05Kontroller gaspedal og styrehåndtag
Første 100 timer (+ 10/50-timers opgaver)
01Udskift finbrændstoffilter
02Udskift motorolie og filterKap. 5.5
03Udskift gearkasseolie og filter
04Rens eller udskift luftfilterKap. 5.9
05Udskift for- og bagakselgearolieKap. 5.8
Hver 250 timer (+ alle kortere intervaller)
01Udskift motorolie og filterKap. 5.5
02Kontroller alle sikkerhedsanordninger
03Kontroller og juster motorens kileremsspænding
04Kontroller bolte på arbejdsudstyr og ramme for løs tilspænding
05Kontroller svejsesømme på arbejdsudstyr og ramme for revner
Hver 500 timer (+ alle kortere intervaller)
01Udskift grov- og finbrændstoffilter
02Udskift gearkasseolie og filter
03Kontroller batterielektrolytniveau
04Kontroller eller udskift akselbøsninger
05Kontroller eller udskift bremseklodser
06Kontroller dæktryk
Hver 1 000 timer (+ alle kortere intervaller)
01Kontroller og juster motorventilernes klaringSe motorreparationsmanual
02Udskift luftfilterKap. 5.9
03Udskift hydraulikolie og filterKap. 5.6
04Udskift for- og bagakselgearolieKap. 5.8
Hver 2 000 timer (+ alle kortere intervaller)
01Udskift kølevæskeKap. 5.10
02Udskift bremsevæskeKap. 5.7
03Test hydraulikcylindres lufttæthed via naturlig afsætning

5.2 Olievalg

⚠️
Bland ikke olier af forskellige mærker og typer. Vælg olie efter den laveste omgivelsestemperatur.
KategoriTemperaturintervalAnbefalet olie
Motorolie-40 °CAPI CF, CG-4, CH-4 / SAE 5W-40
-20 til 40 °CAPI CF, CG-4, CH-4 / SAE 15W-40
-30 til 40 °CAPI CF, CG-4, CH-4 / SAE 10W-40
Transmissionsolie-30 til 40 °CISO-L-HM46
-40 °CISO-L-HS46
Akselgearolie-40 °CAPI GL-5 / SAE 75W-90
-20 til 40 °CAPI GL-5 / SAE 85W-90
Hydraulikolie-30 til 40 °CISO-L-HM46
-40 °CISO-L-HS46
BremsevæskeFMVSS NO.116-2004 DOT4 eller DOT3
KølevæskeYF-2 eller YF-2A
FedtNLGI 2

5.3 Smøring af ledforbindelser

Smøringsområderne er opdelt i to zoner: arbejdsudstyrsområdet og styreområdet.

Smøringsområder

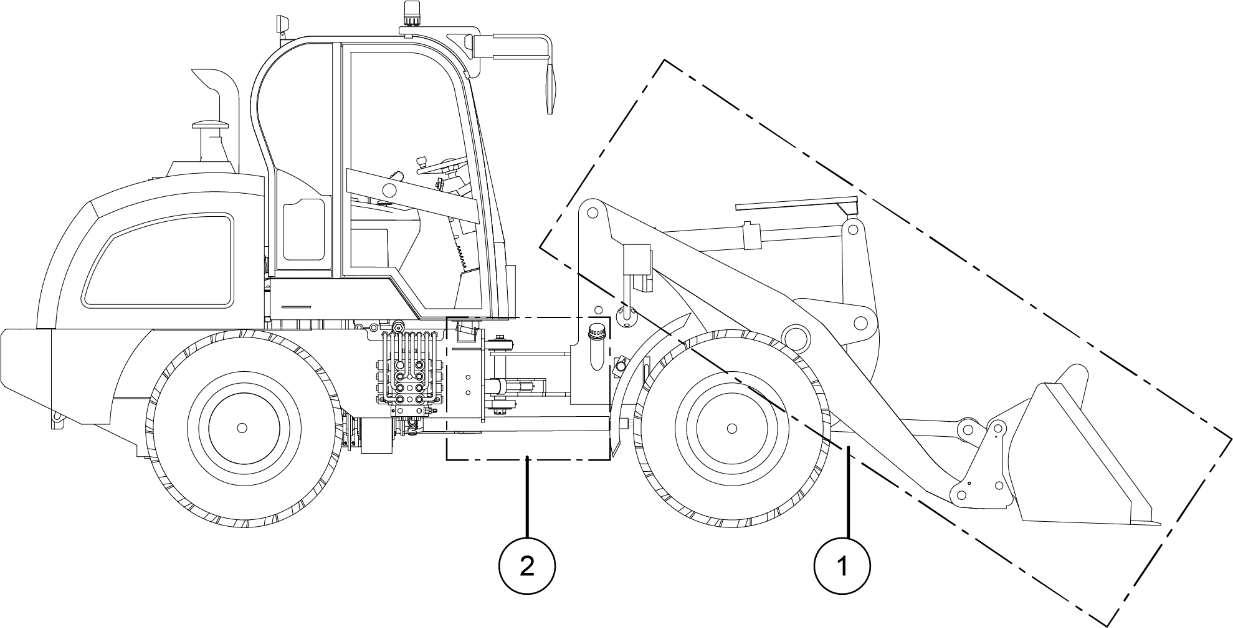

Figur 6-1: Smøringsområder — (1) Arbejdsudstyrsområde, (2) Styreområde

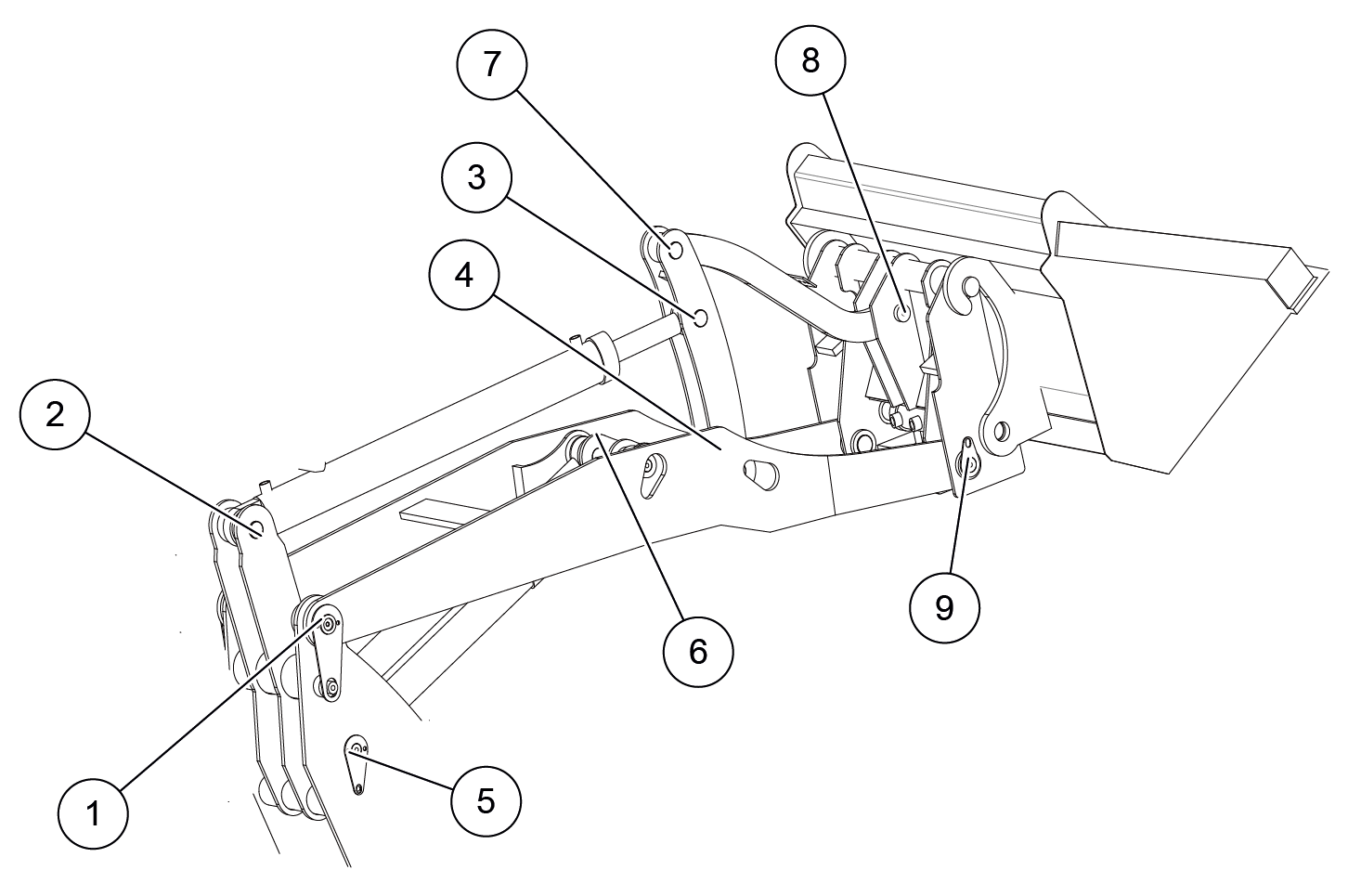

Smøringspunkter arbejdsudstyr
Figur 6-2: Smøringspunkter i arbejdsudstyrsområdet

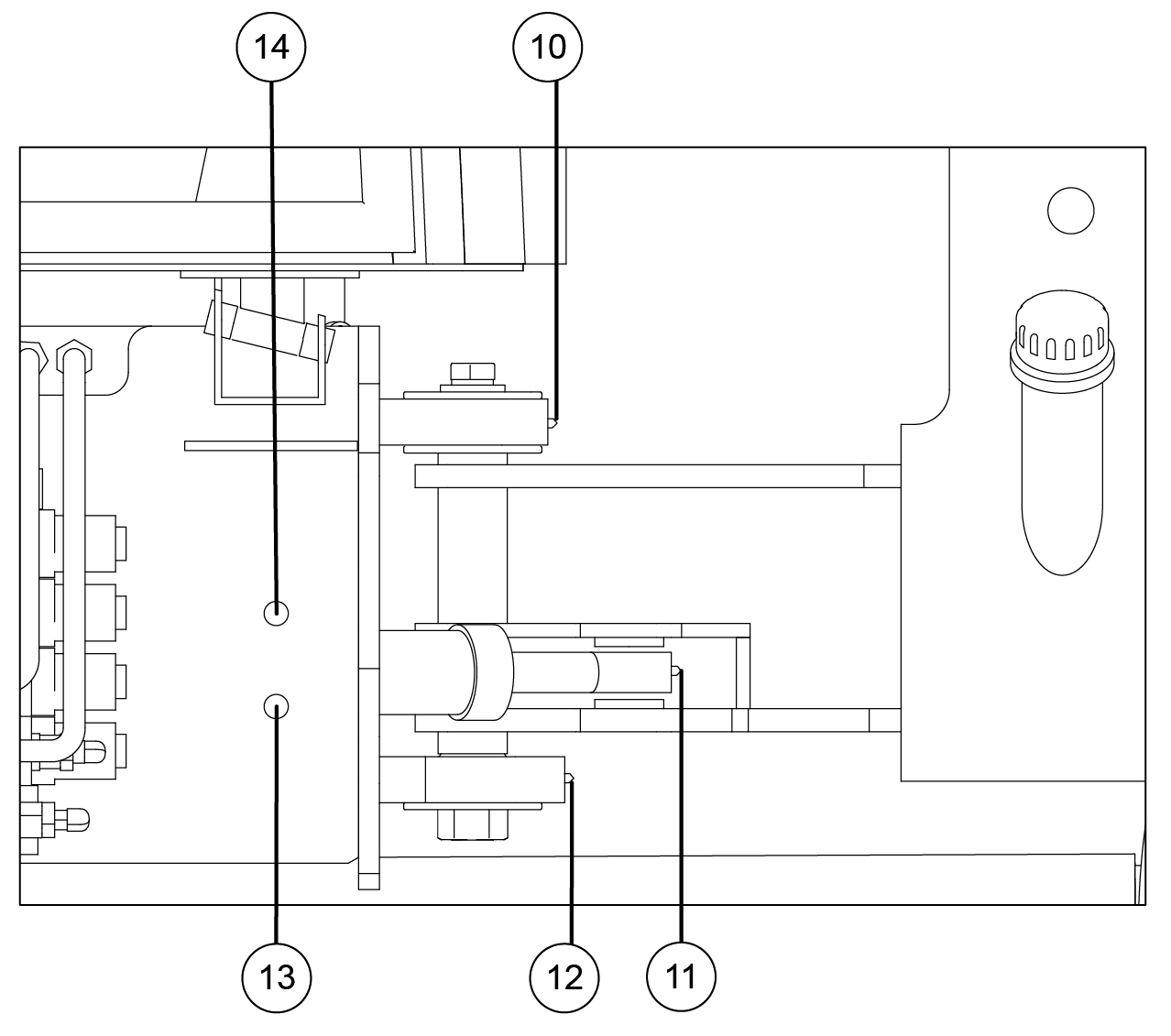

Smøringspunkter styring
Figur 6-3: Smøringspunkter i styreområdet
Nr.SmøringspunktAntal
1Frontramme–løftearm-hængselspunkt2
2Bageste hængselspunkt for vippecylinder1
3Forreste hængselspunkt for vippecylinder1
4Vippearm–løftearm-hængselspunkt1
5Bageste hængselspunkt for løftecylinder2
6Forreste hængselspunkt for løftecylinder2
7Vippearm–trækstang-hængselspunkt1
8Trækstang–skovl-hængselspunkt1
9Løftearm–skovl-hængselspunkt2
10Nedre hængselspunkt for- og bageste ramme (front)1
11Forreste hængselspunkt for styrecylinder2
12Nedre hængselspunkt for- og bageste ramme1
13Bageste hængselspunkt for styrecylinder2
14Øvre hængselspunkt for- og bageste ramme (bag)1

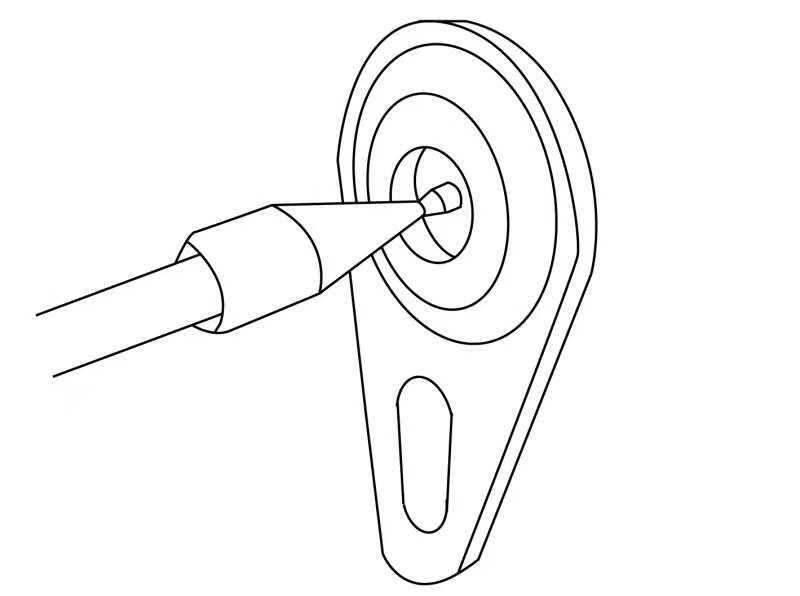

Påfyldning af fedt
Figur 6-4: Påfyldning af fedt med fedtpresse

5.4 Kontrol af brændstofniveau

Parker læsseren på flad jord, neutral, stop, parkeringsbremse.

Kontroller brændstofniveauet via niveaumåleren udvendigt. Når brændstoffet er under nedre grænse, skru låget af og påfyld. Brændstoffet må ikke overstige øvre grænse.

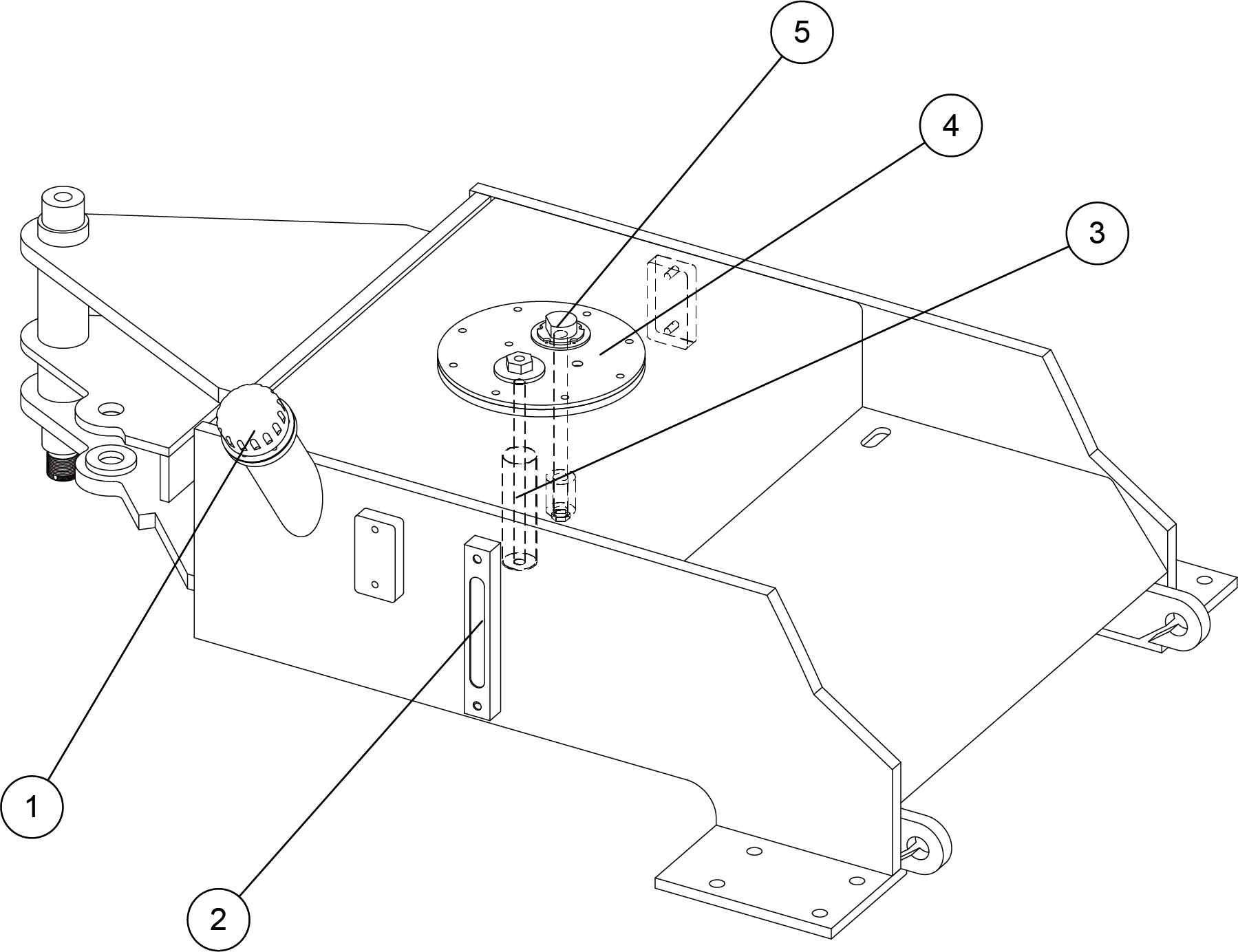

Brændstoftank niveaumåler
Figur 6-5: Brændstoftank og niveaumåler — (1) Låg, (2) Niveaumåler

5.5 Motorolie — kontrol og udskiftning

Kontrol af motorolieniveau

Parker, stop, parkeringsbremse. Anbring klodser foran og bag dækkene.

Åbn motorhjelmen.

Træk oliepinden ud, rengør den, indsæt den helt og træk den ud igen.

Aflæs olieniveauet. Det skal være mellem øvre og nedre grænsemarkering.

Over øvre grænse → dræn overskydende via olieprop. Under nedre grænse → påfyld via oliepåfyldningsporten. Oliemængde ca. 6,8 kg.

Oliepindens position
Figur 6-8/6-9: Oliepindens position og aflæsning

Udskiftning af motorolie og filter

Parker, stop, anbring klodser. Start motoren og lad den gå i tomgang i 10 min. Stop derefter.

Åbn motorhjelmen. Skru olieprop ud — anbring en opsamlingsbeholder under. Tøm gammel olie; spænd proppen.

Skru oliefiltret af med filternøgle. Påfør en tynd film motorolie på nye filtertætning. Montér og spænd nyt filter.

Åbn oliepåfyldningslåget. Påfyld ca. 6,8 kg ny olie.

Start motoren og kontroller for olielækage. Stop motoren og kontroller olieniveauet med oliepinden efter 15 min.

Luk motorhjelmen.

5.6 Hydraulikolie — kontrol og udskiftning

Kontrol af hydraulikolieniveau

Parker, stop, parkeringsbremse.

Kontroller hydraulikolieniveauet via niveaumåleren. Under nedre grænse → påfyld via olietankens påfyldningsport. Må ikke overstige øvre grænse.

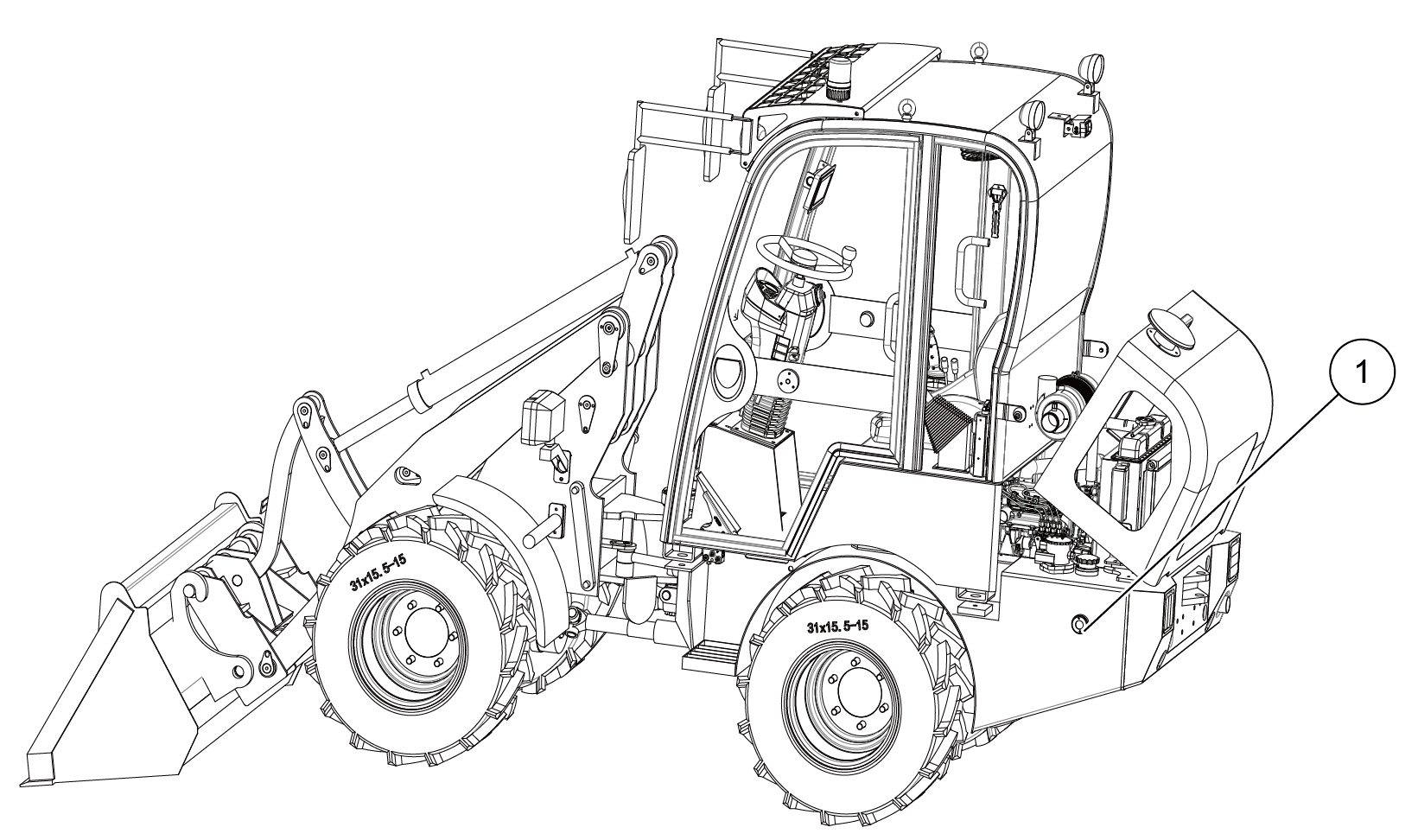

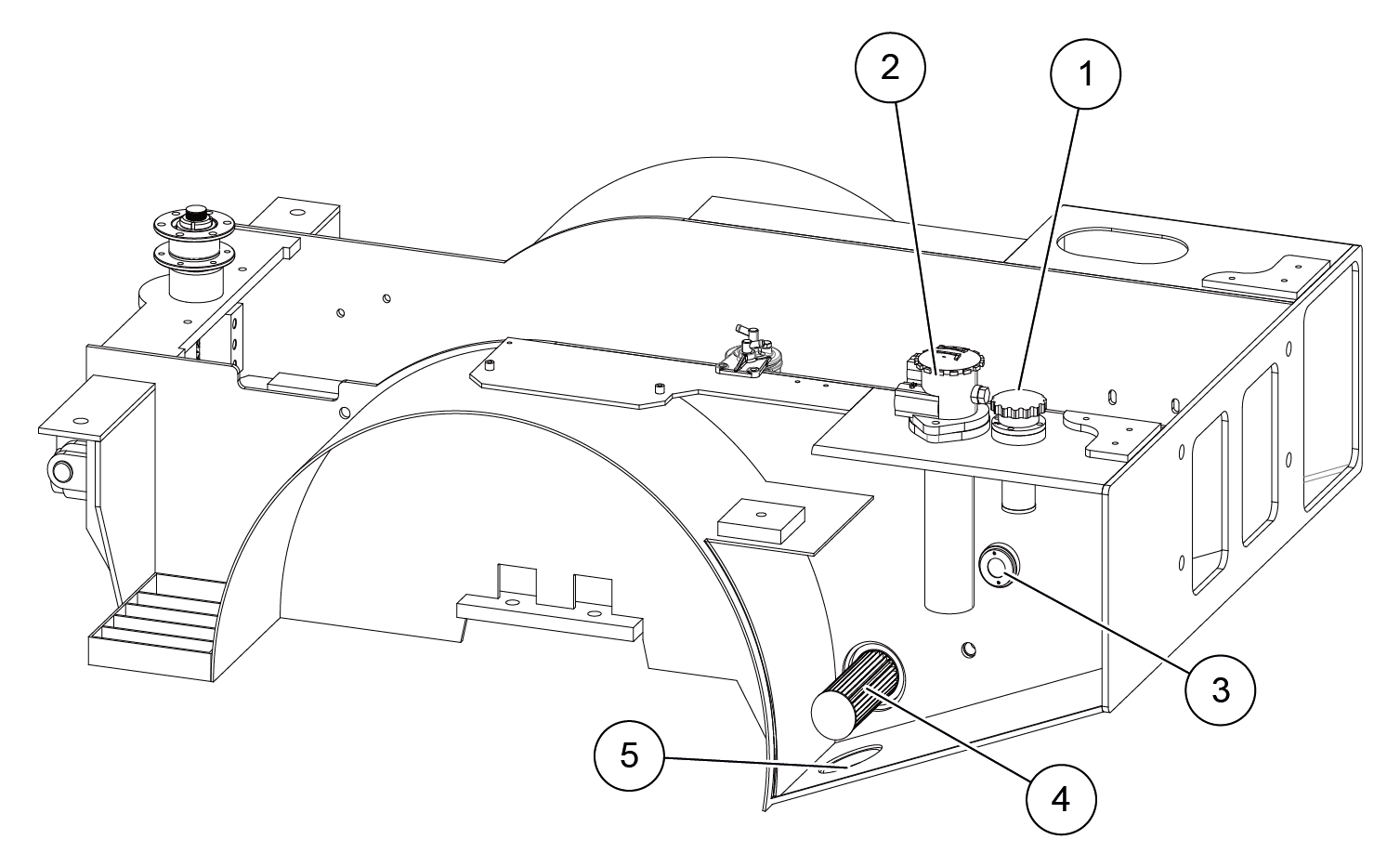

Hydraulikolieniveaumåler
Figur 6-15/6-16: Hydraulikolieniveaumåler og påfyldningsport

Udskiftning af hydraulikolie og filter

🔥
Udskift olien, når den er afkølet. Drej påfyldningslåget langsomt for at frigive indvendigt tryk, inden det fjernes.

Start motoren. Drej til venstre og højre, løft og sænk skovlen, vip frem og tilbage — gentag i ca. 10 minutter.

Parker på flad jord, neutral, stop, parkeringsbremse, klodser.

Åbn motorhjelmen. Skru olieprop ud. Anbring opsamlingsbeholder. Tøm gammel olie.

Fjern dækslet, kontroller og rens tanken. Skru det gamle filterpatron ud og montér et nyt.

Montér dækslet igen. Påfyld ny hydraulikolie — ikke over øvre grænse.

Fjern klodserne. Start læsseren. Drej, løft, sænk, vip — langsomt.

Stop motoren. Åbn låsget og påfyld hydraulikolie til øvre grænse. Spænd låget.

Luk motorhjelmen.

5.7 Bremsevæske — kontrol og udskiftning

Kontrol af bremsevæskeniveau

Åbn motorhjelmen og kontroller niveauet. Hvis bremsevæsken er lavere end 1/3 af tankens højde, påfyld samme type bremsevæske. Niveauet må ikke overstige 2/3 af tankens højde.

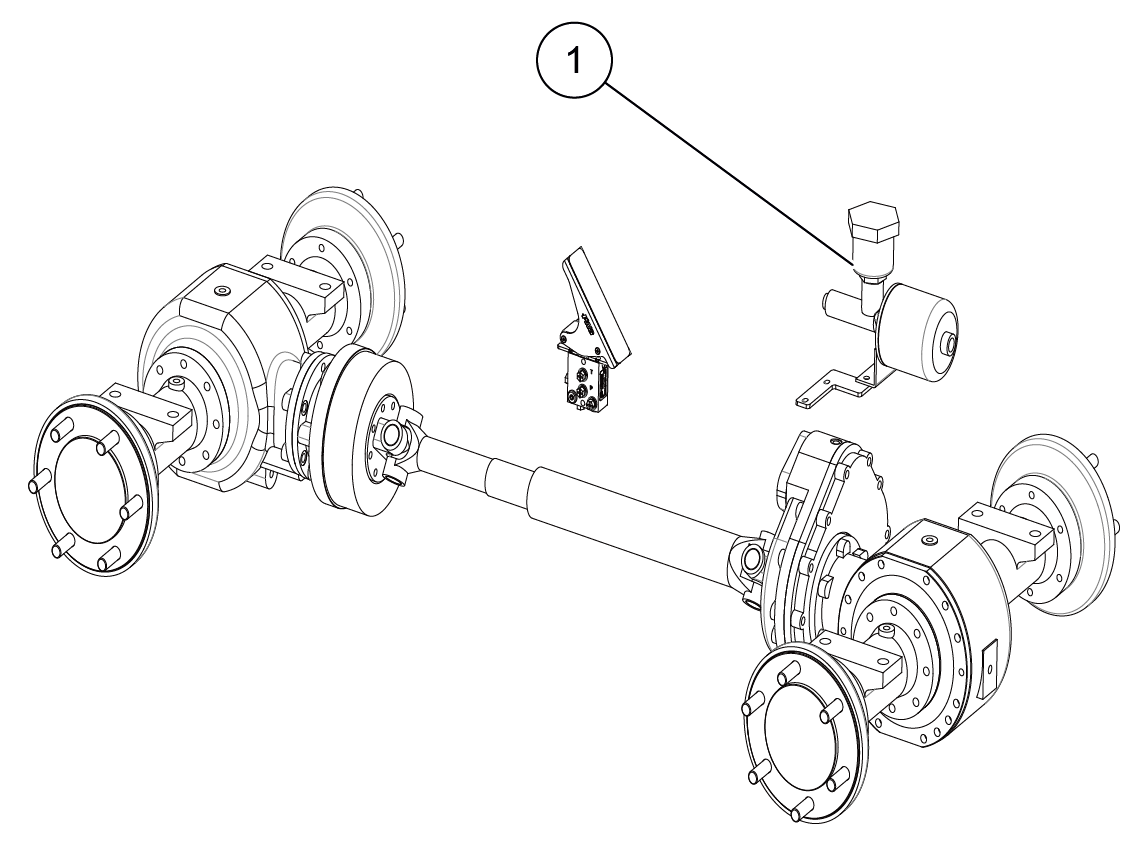

Bremsevæsketank
Figur 6-27: Bremsevæsketank

Udskiftning af bremsevæske

🚫
Bland aldrig bremsevæsker af forskellige mærker. Bremsevæske er i en vis grad ætsende — bær altid beskyttelseshandsker, sikkerhedsbriller og beskyttelsestøj.
  1. Parker, neutral, parkeringsbremse, klodser.
  2. Åbn motorhjelmen.
  3. Person under læsseren: Løsn olieprop og monter gennemsigtig slange i dræn og opsamlingsbeholder.
  4. Person i kabinen: Tryk gentagne gange på bremsepedalen. Bremsevæske strømmer ud. Påfyld samtidig ny bremsevæske i bremsevæsketanken. Spænd proppen, når klar væske strømmer ud.
  5. Udskift bremsevæske på de øvrige tre hjul. Rækkefølge: venstre for, højre bag, højre for, venstre bag.
  6. Start maskinen og test bremseeffekten. Hvis blød → trin 7.
  7. Person i kabinen trykker bremsepedal i bund; person under læsseren løsner olieprop. Spænd prop og slip pedal. Gentag til der er ingen luftbobler.

5.8 For- og bagakselgearolie

Kør læsseren til flad jord. Kør langsomt, så olieprop er i laveste position.

Stop, neutral, parkeringsbremse, klodser.

Skru olieprop ud. Tøm gammel olie i opsamlingsbeholder. Spænd drænpropper.

Kør langsomt, til olieprop er i vandret position. Stop og sikr.

Påfyld den angivne type gearolie fra olieporten, til olien når portens nedre kant. Spænd prop.

Gentag for bagakslen.

Akselgehus olieprop
Figur 6-33: Olieprop på akselgehus

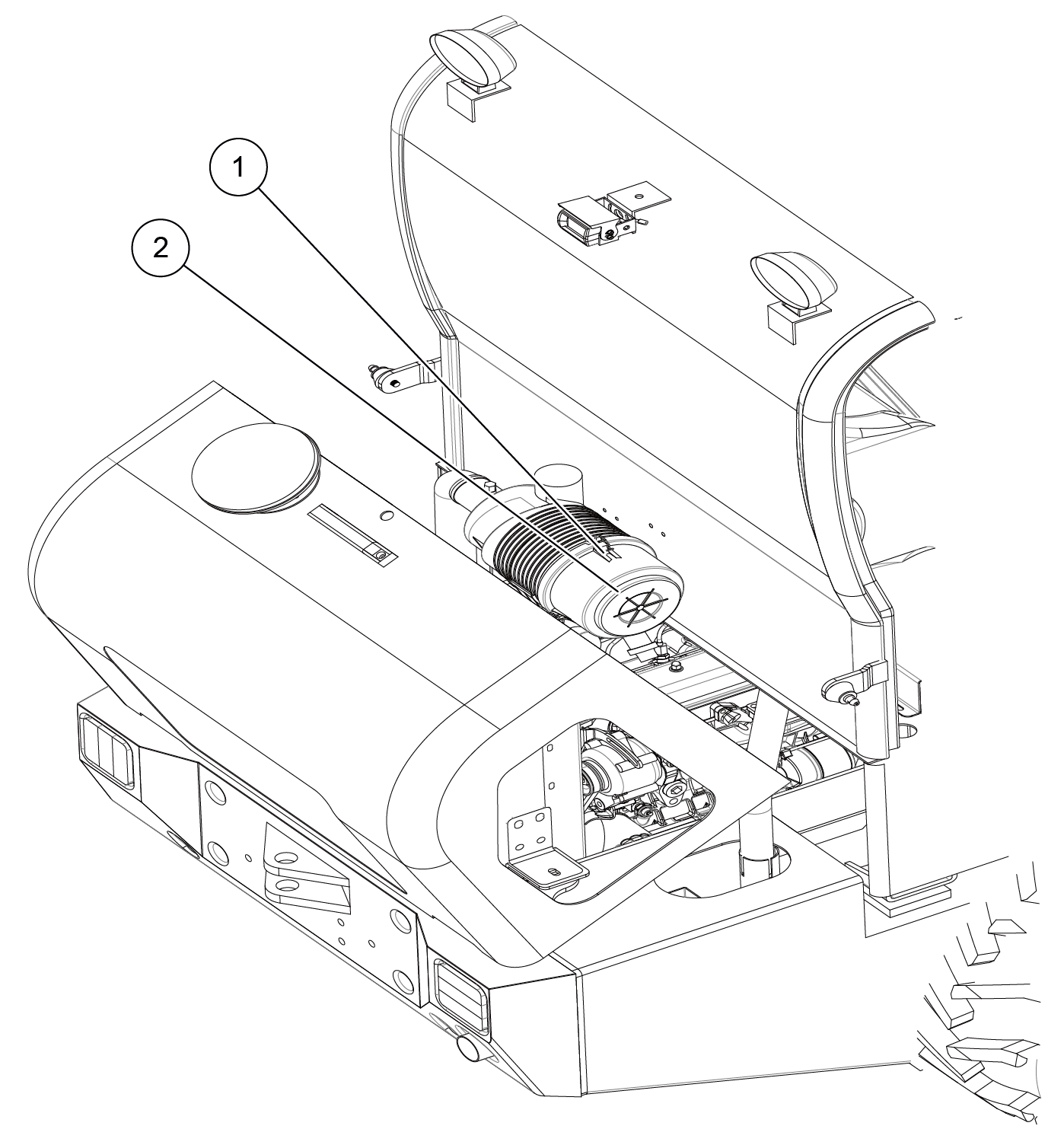

5.9 Udskiftning af luftfilter

Parker, stop, parkeringsbremse.

Skru møtrikken af luftfilteret og fjern filterdækslet.

Fjern monteringsrammens dæksel.

Udskift luftfilterelementet og montér delene i omvendt rækkefølge.

Luftfilter udskiftning
Figur 6-35/6-36: Luftfilter — (1) Møtrik, (2) Filterdæksel, (3) Monteringsramme, (5) Luftfilterelement

5.10 Udskiftning af kølevæske

🔥
Ubeskyttet hud risikerer skoldning og alvorlige forbrændinger. Fjern ikke vandtankens dæksel, før tanken er afkølet. Kølevæsken er i en vis grad ætsende — bær beskyttelseshandsker, sikkerhedsbriller og beskyttelsestøj.

Parker, stop, parkeringsbremse. Lad motoren afkøle fuldstændigt.

Åbn motorhjelmen. Skru langsomt dækslet af vandtanken.

Åbn drænventilen i venstre nedre hjørne af køleren. Tøm gammel kølevæske i opsamlingsbeholder.

Spænd drænventilen. Påfyld kølevæske til øvre grænse. Spænd dækslet.

Start læsseren og kør i tomgang i 2-3 minutter. Stop.

Når motoren er fuldt afkølet, fjern dækslet og påfyld kølevæske til øvre grænse.

Vandtankens dæksel
Figur 6-37: Vandtankens dæksel (1)

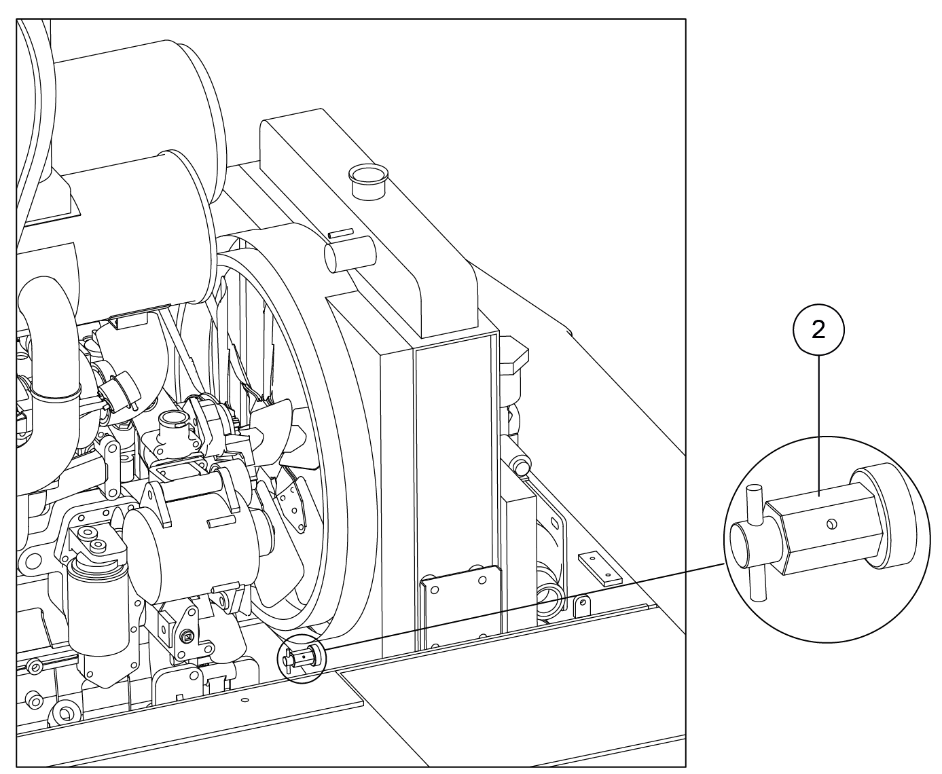

Drænventil
Figur 6-38: Drænventil for kølevæske (2)

5.11 Vedligeholdelse ved langvarig standsning

Inden langvarig standsning (over 2 uger)

  1. Rengør læsseren grundigt og anbring den i en tør bygning. Udendørs: Parker på betongulv med god afvanding og tildæk med presenning.
  2. Påfyld brændstof, hydraulikolie og fedt. Udskift motorolien.
  3. Udskift kølevæske.
  4. Påfør fedt på eksponerede dele (f.eks. cylinderstempelstænger).
  5. Frakobl batteriets minuspol eller fjern batteriet og opbevar det separat.
  6. Kontroller dæktryk og undgå kraftig soleksponering.

Under langvarig standsning

  1. Start motoren én gang om ugen. Kør læsseren frem og tilbage efter opvarmning. Rens fedt fra stempelstænger inden drift; påfør igen efter.
  2. Løft læsseren, så dækkene er fri af jorden, eller kontroller og pump dækkene op hver anden uge.
  3. Kontroller batterispændingen og oplad én gang om måneden.

Start efter langvarig standsning

  1. Fjern dækning.
  2. Rens fedt fra eksponerede dele.
  3. Montér batteri og tilslut kabel.
  4. Juster dæktryk iht. specifikation.
  5. Udfør kontrol inden start.
  6. Smør alle ledforbindelser.
  7. Udfør grundig opvarmning.
  8. Kør motoren ved lavt omdrejningstal. Ud- og indkør hver hydraulikcylinder 4-5 gange med stempel 100 mm fra slaglængdens ende. Derefter 3-4 gange i fuld slaglængde.
⚠️
Kør ikke motoren ved høj hastighed eller stemplet i fuld slaglængde i starten — luft blandet i systemet kan beskadige cylinderpuderne.

6. Reservedele (Parts Atlas)

6.1 Bremsesystem

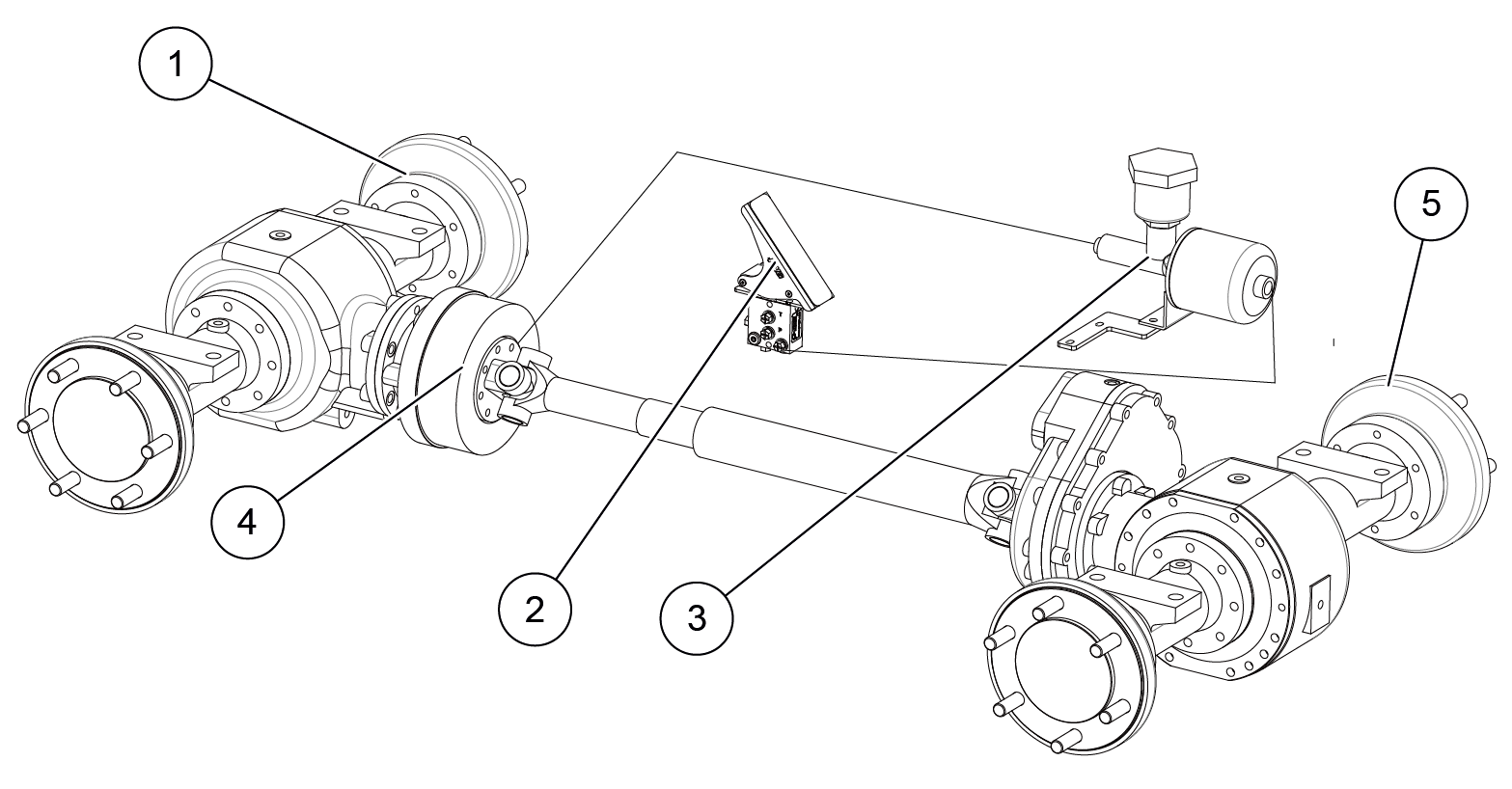

Bremsesystem
Figur 7-1: Bremsesystem
Nr.BeskrivelseAntal
1Foraksel1
2Bremsepedal1
3Servopumpe1
4Bremseslange1
5Bagaksel1

6.2 Arbejdssystem

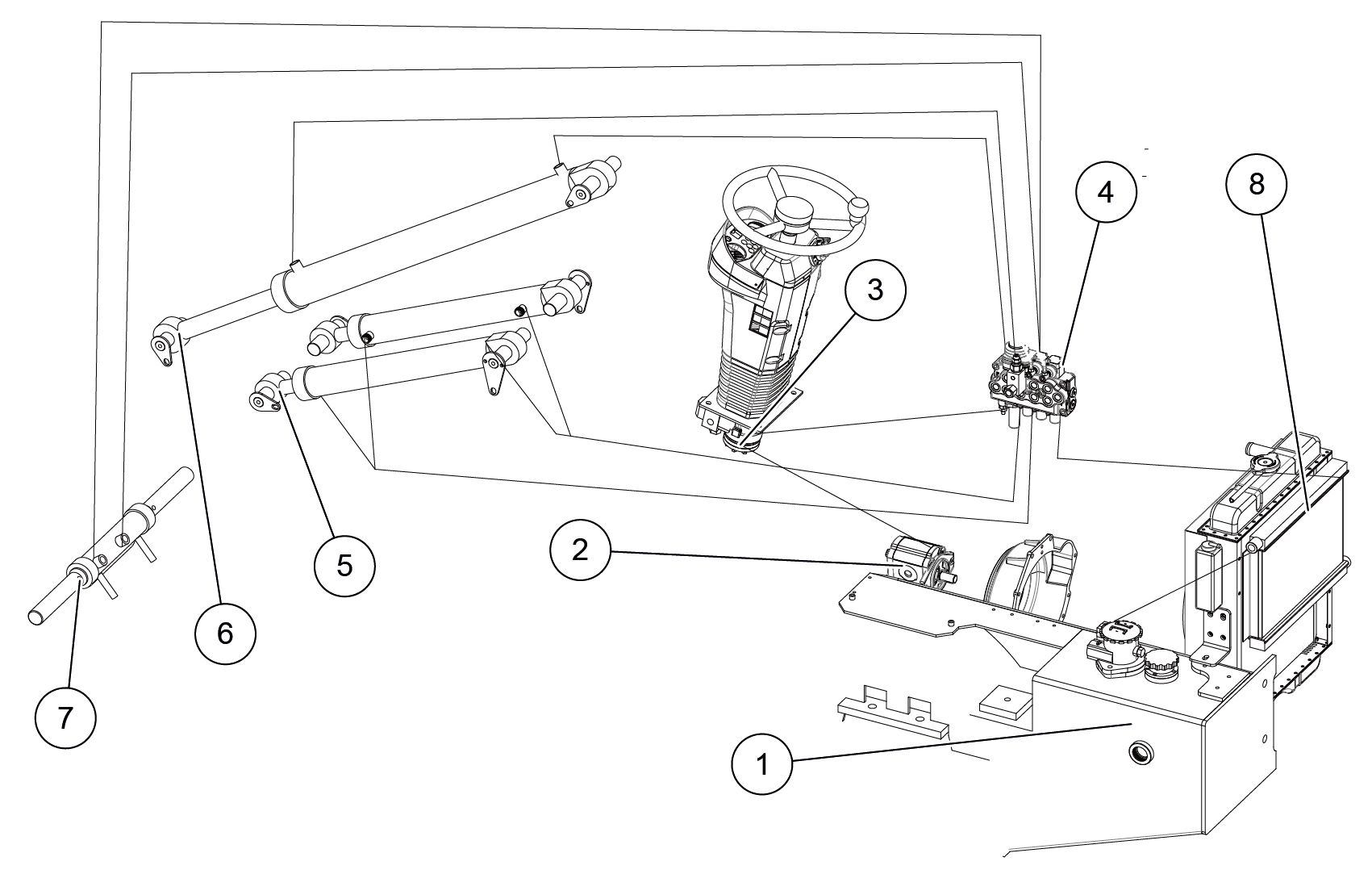

Arbejdssystem
Figur 7-2: Arbejdssystem
Nr.BeskrivelseAntal
1Hydrauliktank1
2Arbejdspumpe1
3Styrepumpe1
4Pilotstyret flervegsventil1
5Løftecylinder2
6Vippecylinder1
7Hurtigskiftecylinder1
8Hydraulikoliekøler1

6.3 Styresystem

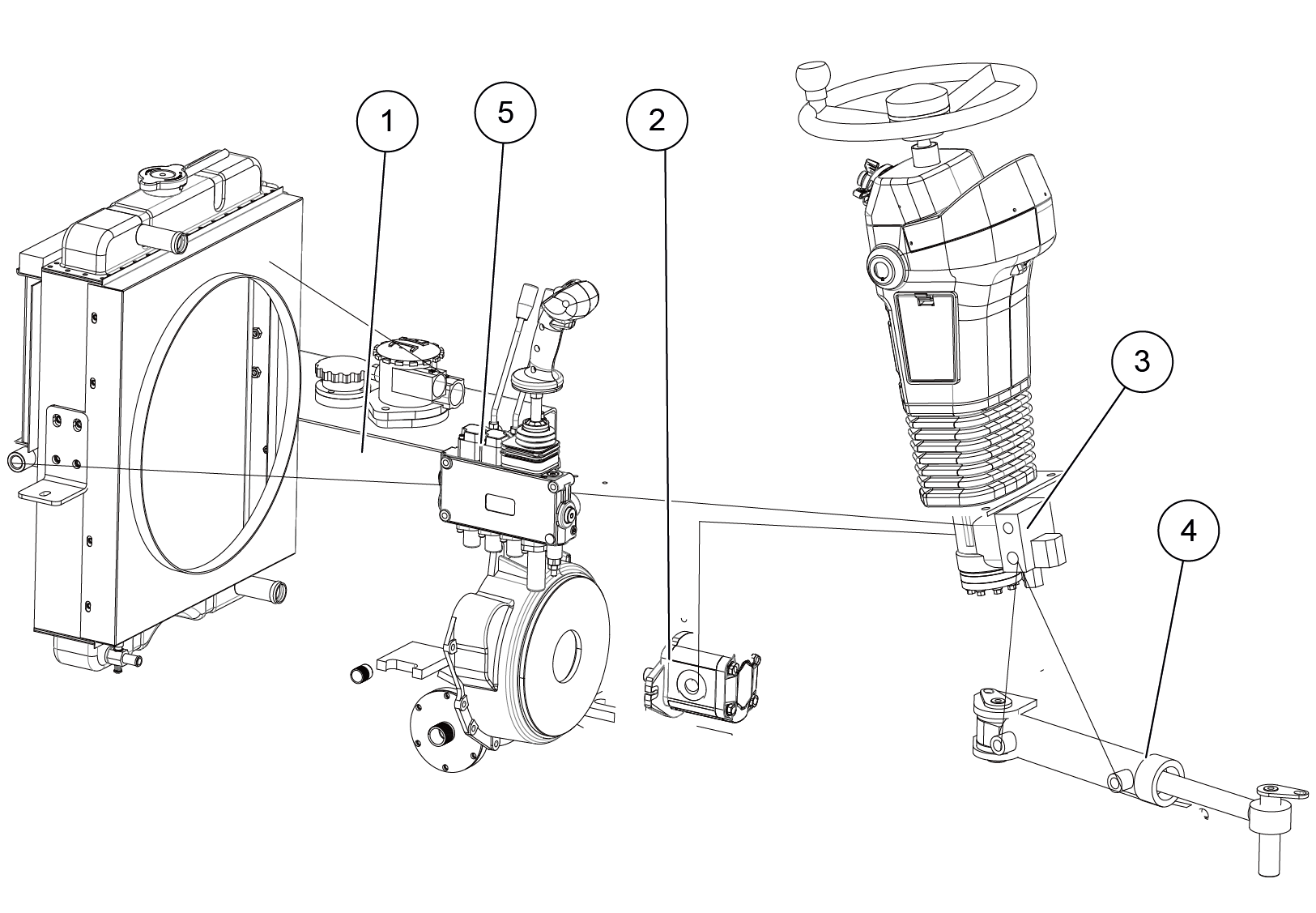

Styresystem
Figur 7-3: Styresystem
Nr.BeskrivelseAntal
1Hydrauliktank1
2Arbejdspumpe1
3Styrepumpe1
4Styrecylinder1
5Hovedventil1

6.4 Drivsystem

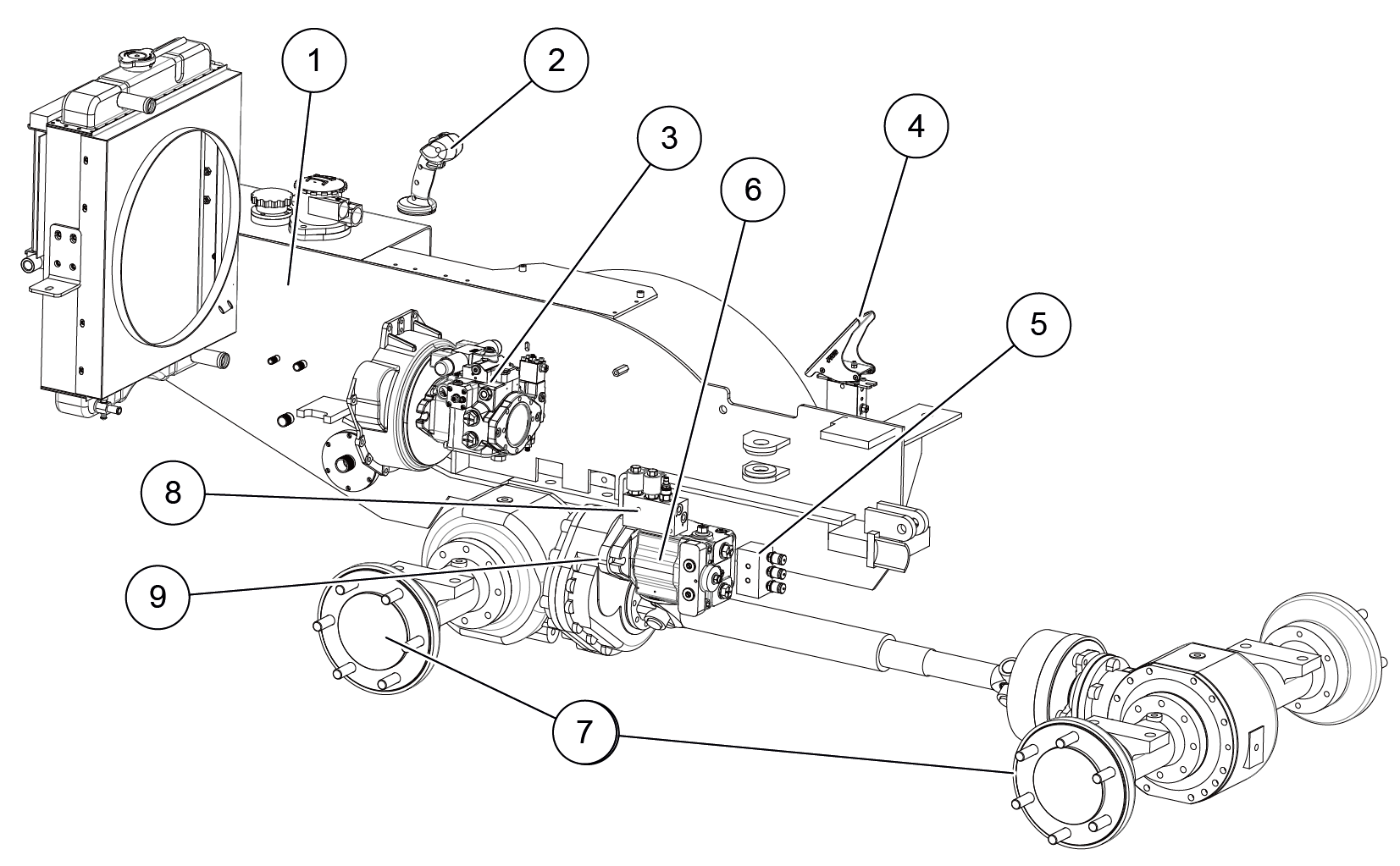

Drivsystem
Figur 7-4: Drivsystem

6.5 Motorsystem

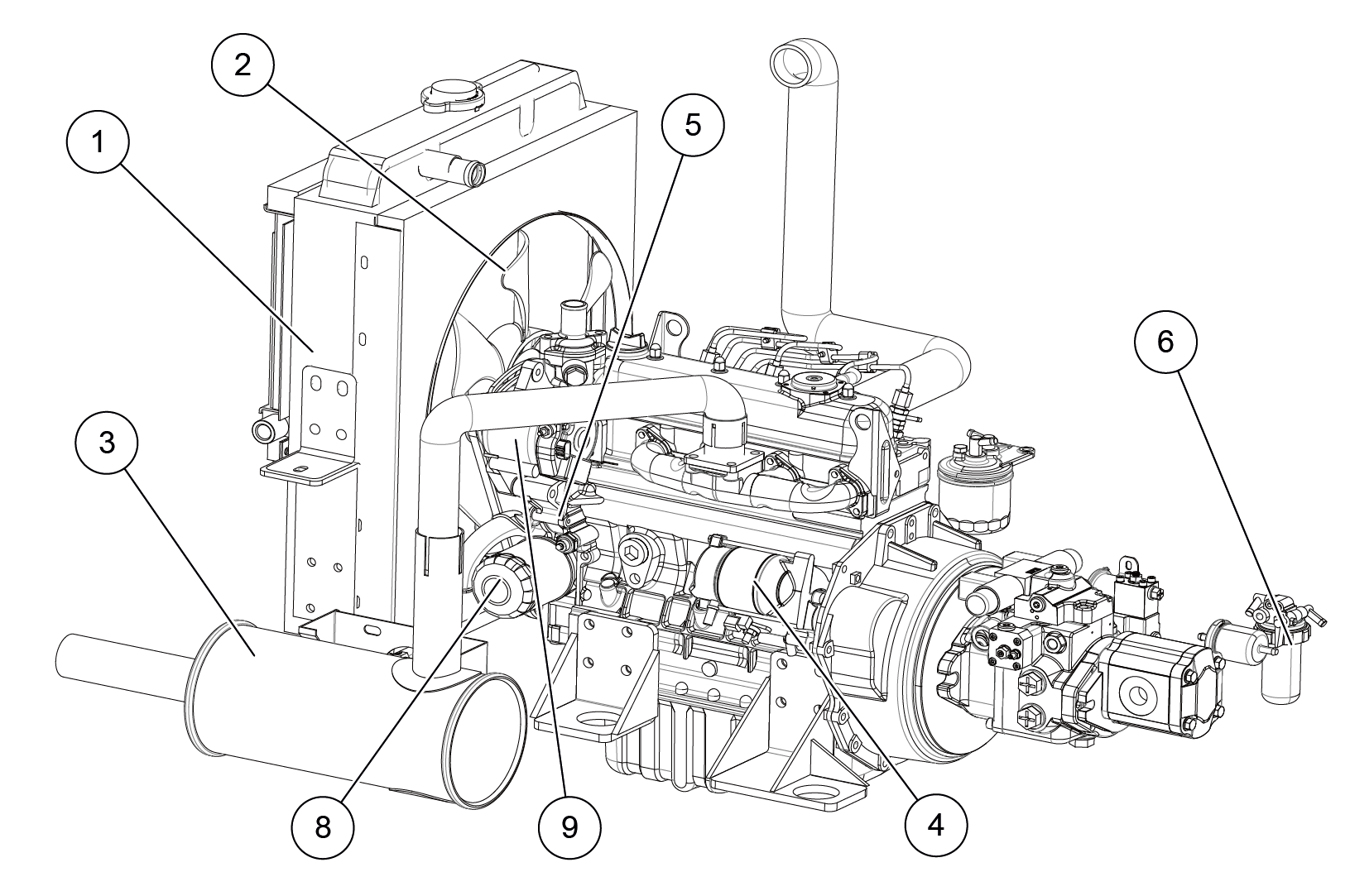

Motorsystem
Figur 7-5: Motorsystem
Nr.BeskrivelseAntal
1Radiator1
2Ventilator1
3Luftfilter1
4Startmotor1
5Oliepind1
6Brændstoffilter1
7Dieselpumpe (komplet)1
8Oliefilter1
9Generator1
10Hydraulikolieradiator1
11Vandpumpe1

6.6 Aksel

Aksel
Figur 7-6: Aksel

6.7 Løftecylinder

Løftecylinder
Figur 7-7: Løftecylinder
Nr.BeskrivelseAntal
1Forrest ledleje1
2Styrebøsning (komplet)1
3Stempelstang (komplet)1
4Stempel (komplet)1
5Cylinderbund1
6Bageste ledleje1
7Fastholdelsesmøtrik1
8Cylinderrør (komplet)1

6.8 Vippecylinder

Vippecylinder
Figur 7-8: Vippecylinder

6.9 Styrecylinder

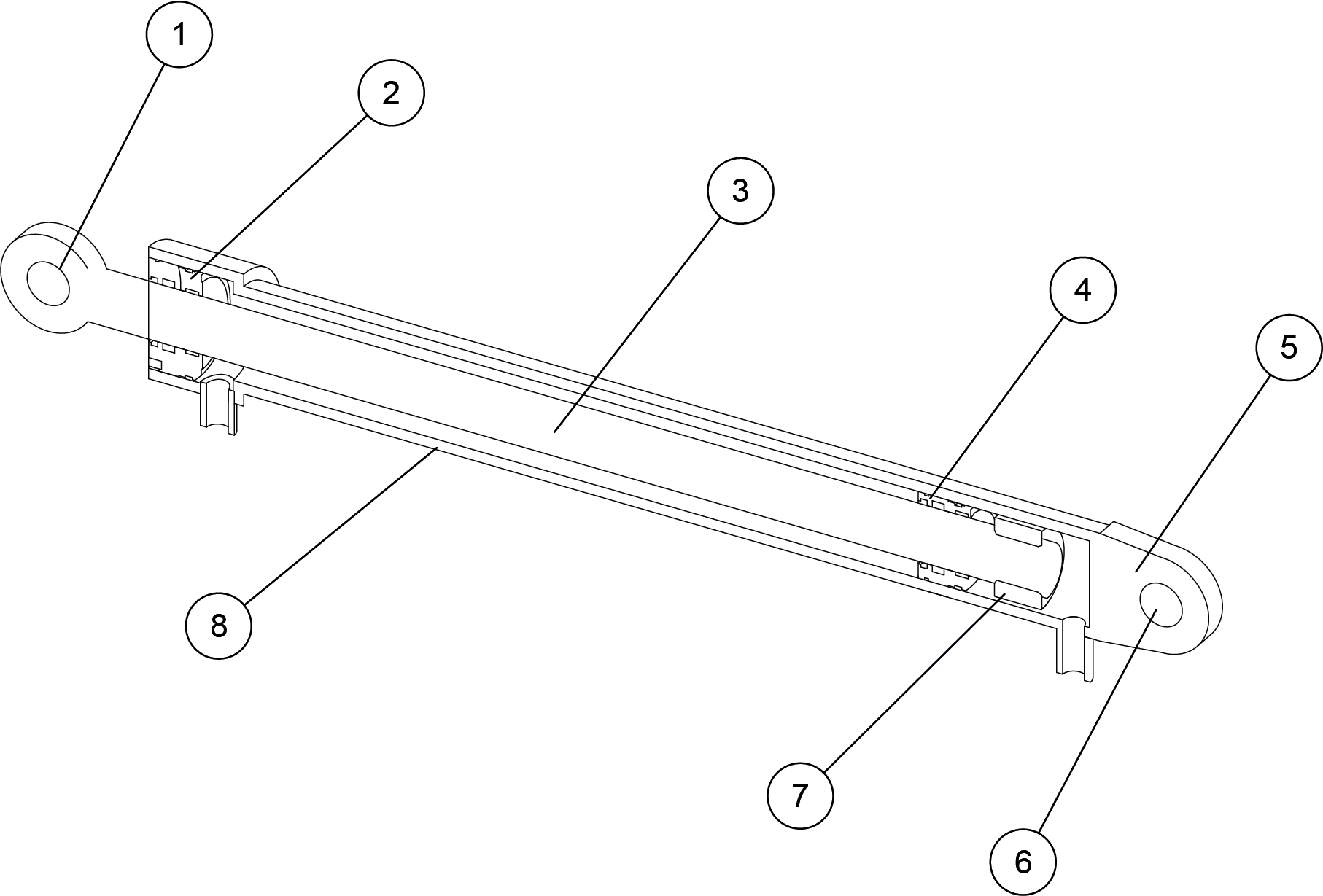

Styrecylinder
Figur 7-9: Styrecylinder

6.10 Hurtigskiftecylinder

Hurtigskiftecylinder
Figur 7-10: Hurtigskiftecylinder
Nr.BeskrivelseAntal
1Bevægelig stift 11
2Styrebøsning 1 (komplet)1
3Cylinderrør (komplet)1
4Stempelstang (komplet)1
5Stempel 2 (komplet)1
6Stempel 1 (komplet)1
7Styrebøsning 2 (komplet)1
8Bevægelig stift 21

6.11 Rammeleds position

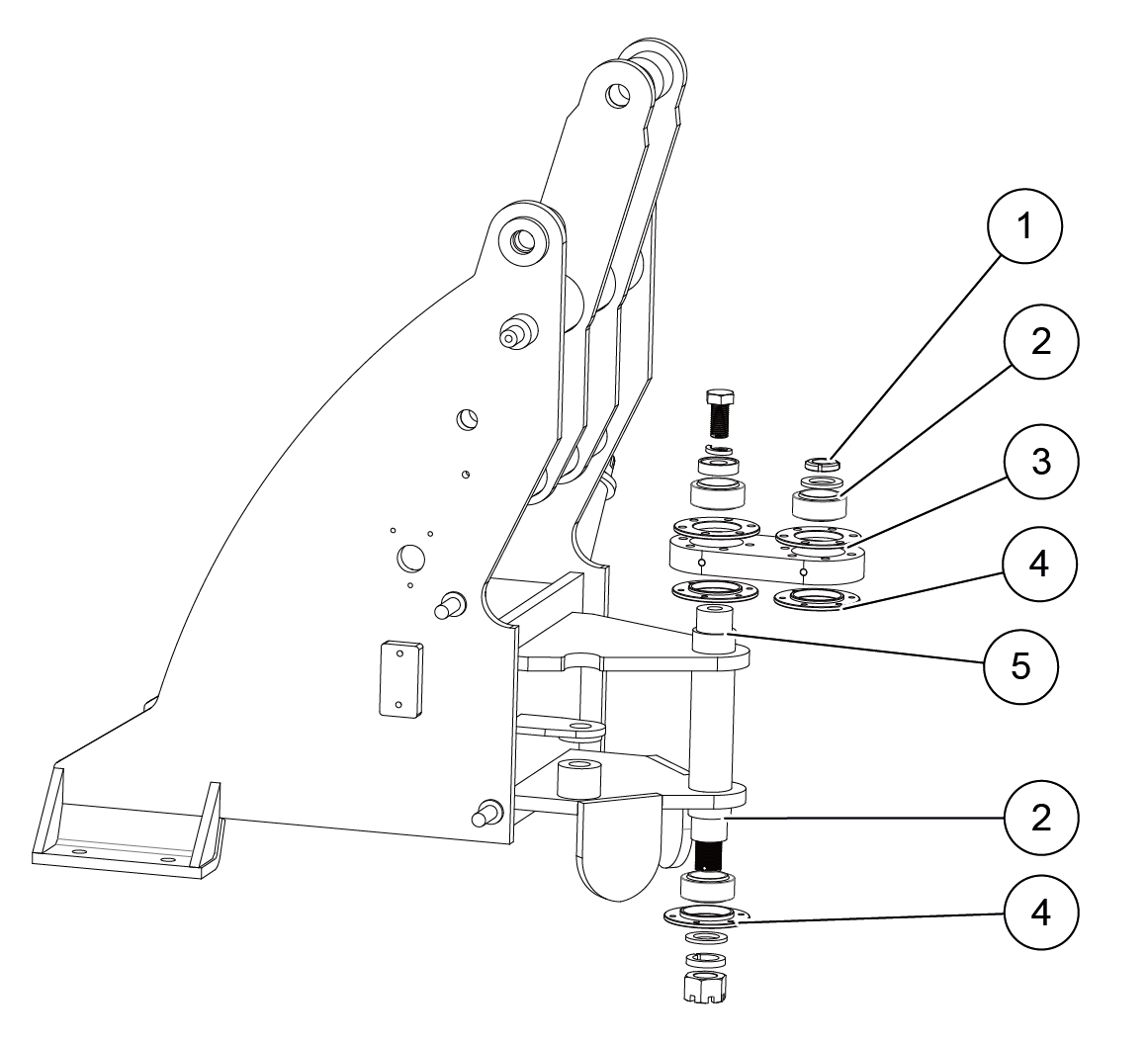

Rammeleds position
Figur 7-11: Rammeleds position
Nr.BeskrivelseAntal
1Øvre lejepakdåse2
2Radialt ledleje3
3Ledforbindelsens lejsæde1
4Nedre lejepakdåse3
5Frontramme1

6.12 Hydraulikolietank

Hydraulikolietank
Figur 7-12: Hydraulikolietank
Nr.BeskrivelseAntal
1Hydrauliktank-låg1
2Højtrykhydraulikfilter1
3Hydrauliktank-niveaumåler1
4Hydrauliktank-filter1
5Hydraulikolie-udløbsdæksel1

6.13 Brændstoftank

Brændstoftank
Figur 7-13: Brændstoftank
Nr.BeskrivelseAntal
1Brændstoftank-låg1
2Brændstofniveaumåler1
3Oliesugende jerndele1
4Brændstoftank-flange1
5Brændstofsensor1
